LED調光器

好幾年前
女兒大概兩三歲的時候
幫她的家家酒玩具加裝了「瓦斯爐」
其實就是裝上LED燈
鍋子放上去就好像點了火一樣
還可以調節火的大小喔!!(LED的亮度)

當時只是用了最簡單的串聯電路
電路圖如下

但做過這種電路的老師就知道
這樣搞出來的LED燈亮度是很不均勻的
因為VR這時候主要是調整通過LED的電壓
但LED對電壓的敏感度並不是線性的(如果是一般燈泡就會好很多)
也就是說會忽然變很亮(大於額定電壓)，或忽然變很暗
如果要能細微的調整LED的亮度
就不能動電壓，只能調整通過LED的電流
說的簡單，但當時我也不知道該怎麼作

過了數年
老爸晉級了!!
利用電晶體就能控制低功率的電流
卻不影響通過電器的電壓
電路圖如下

調整出來的亮度幾乎可以是線性的
這才像瓦斯爐嘛~~

過了數年
女兒也長大了...
不玩家家酒了
老爸晉級的速度似乎永遠比不上女兒長大的速度...

USB風扇變身風力發電機

昨天把USB風扇分屍變成兩個部分
如果不要把風扇分屍呢??
應該可以變成一台風力發電機吧!!
拆下一組主機板上的USB母座
就可以方便引出馬達產生的電
再利用焦耳神偷放大電壓就可以驅動LED囉

坦白說
以前做過許多風力發電機
這並不是效果最好的
但卻用了不一樣的思考方式來改裝
每天動一點腦袋
看能不能延緩老年痴呆症

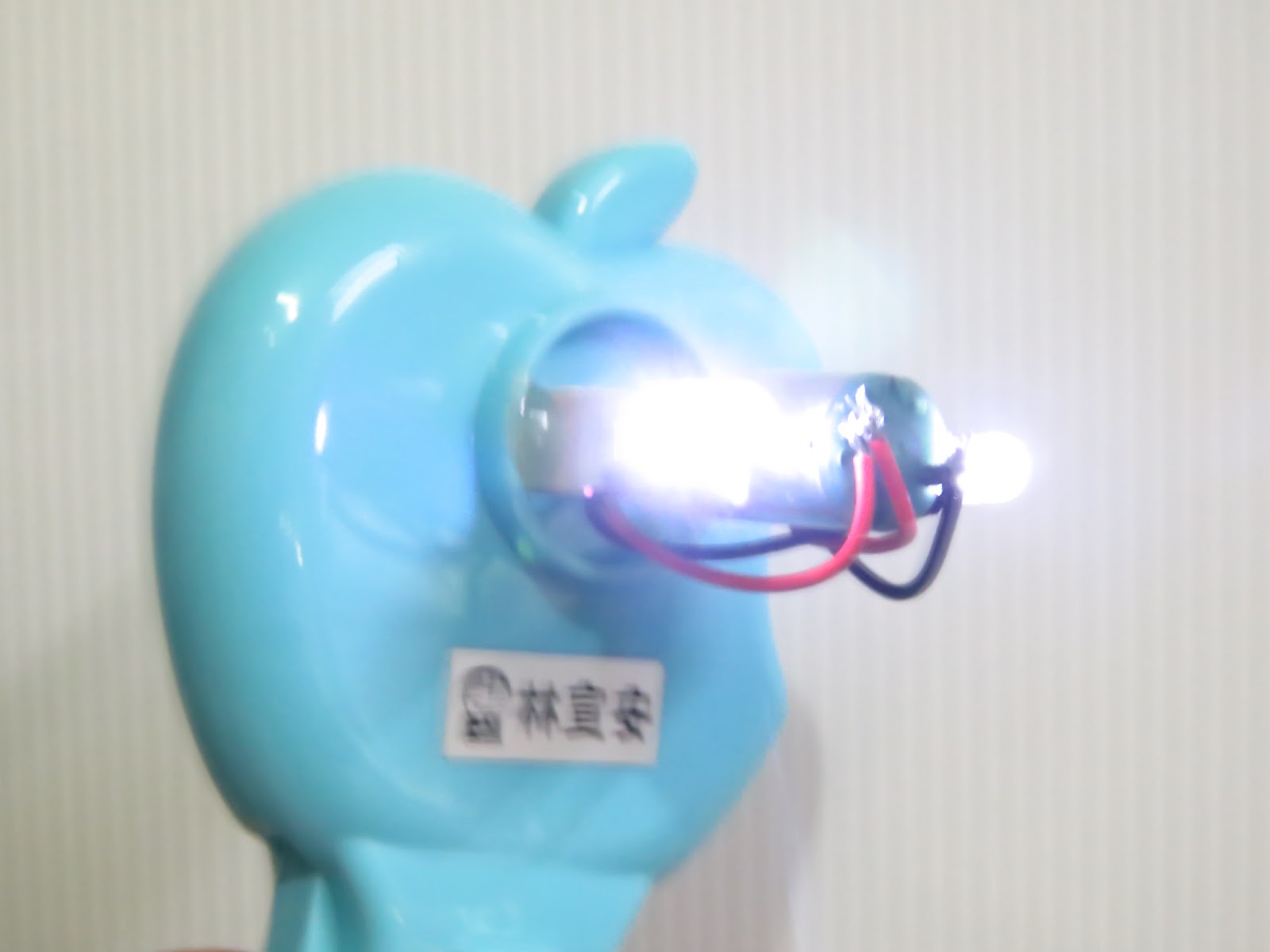

USB風扇再利用

有一陣子為了辦活動買了一堆USB風扇
看著看著就想亂搞了
拆下裡面的馬達
基本上是屬於低電壓就能驅動的馬達
把它裝在手壓風扇上
發電效果也不錯

另外一段的USB插頭把它接上鱷魚夾線(用途較廣)
就成了簡易的USB  5V電源供應器
用在麵包板上滿方便的
用行動電源來供電
就不用一直換電池(很不環保...)
還不賴!!

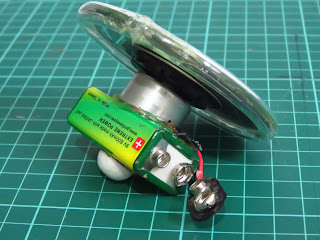

指尖陀螺儀

之前作過一個發光版的指尖陀螺
後來發現好多人都在自製
感覺很像蛋塔事件...

昨天弄出來陀螺儀之後
忽然覺得這兩個東西應該可以合體才是
於是乎把光碟機裡的另一個馬達和其他元件再給它作一下排列組合
(光碟機裡有三顆馬達，一個是讓杯架出來的，一個是讓雷射頭移動的，另一個是讓光碟片旋轉的，不過這顆是步進馬達，不好利用)

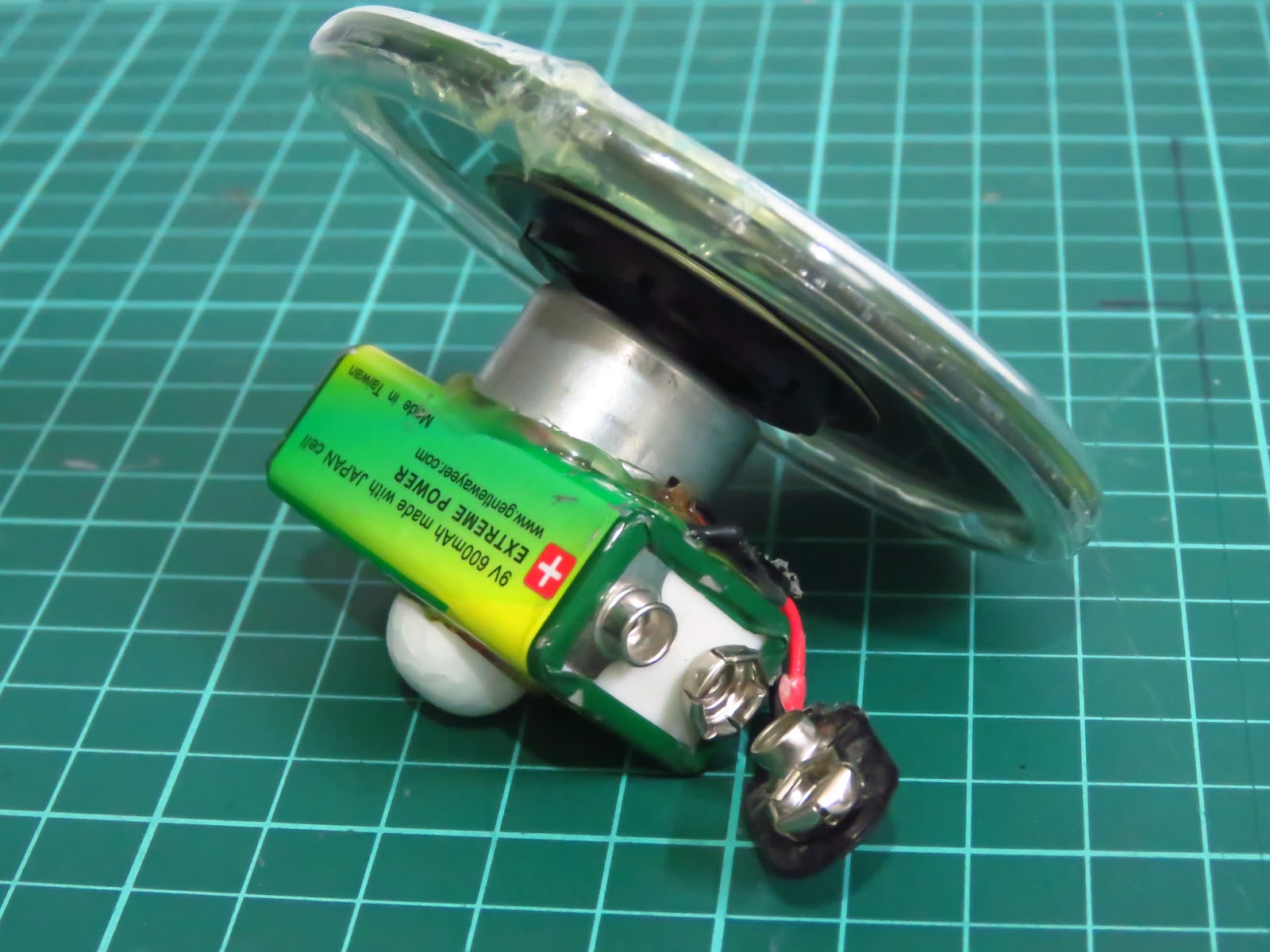

決定用充電電池
以後才不用一直換
光碟包上塑膠管，以免飛出去變血滴子
底部也是用保麗龍球

旋轉後可以輕易在指尖上站立
這玩意有比指尖陀螺厲害嗎??

自製陀螺儀

拆了一台光碟機
重新給他排列組合一下
就成了陀螺儀了

馬達用塑鋼土固定在原子筆上
原子筆截短後
底部塞入保麗龍球

原本要讓重心這麼高的陀螺儀立起來是不可能的
但讓上面的光碟片高速旋轉之後
就可以自動平衡了
和一般陀螺不一樣的地方是這個裝置軸心是不動的
