也在許多場合不斷強調過L、N、G的概念
這是基本功，也是許多危險的根源
但大部分的人其實也不是很在意
反正東西開了可以用就好...
其實，很多時候「可以用」比「不能用」更可怕...
檢查插座L、N、G是否正常的方法已經說過很多次
基本上驗電筆加上三用電表就可以搞定
但要能普及就必須更方便
突然心底冒出一個電路圖，如下
檢視了一下，應該是合理的!!
利用三個氖燈的明暗組合就可以判斷LNG是否正常
LED直接確認是否插頭有過電
1號氖燈當驗電燈，串1M歐的電阻就好
加上自身的電阻之後才不會太暗
2、3號接G，串2.7M歐，亮度跟1號才會差不多
LED需要降壓
最簡單的方法就是串電阻

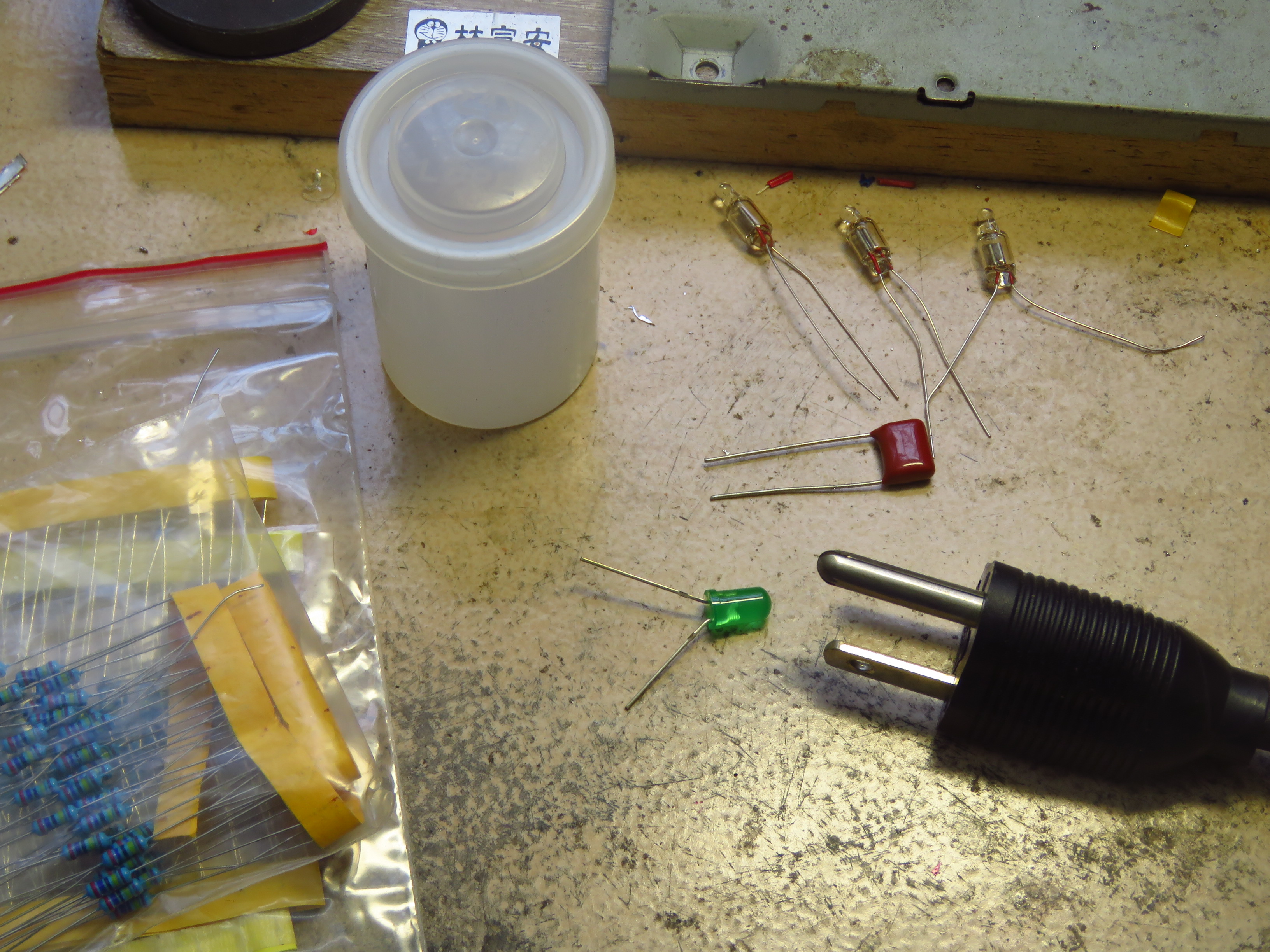

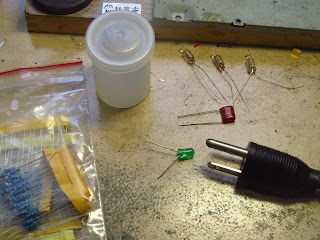

但這樣電阻會發熱，我預計所有元件要塞入一個底片盒
所以安全起見改採容抗降壓
串接一個104K，250V的電容，相當於26.6K歐
電流約4mA，剛好供一個LED當電源燈

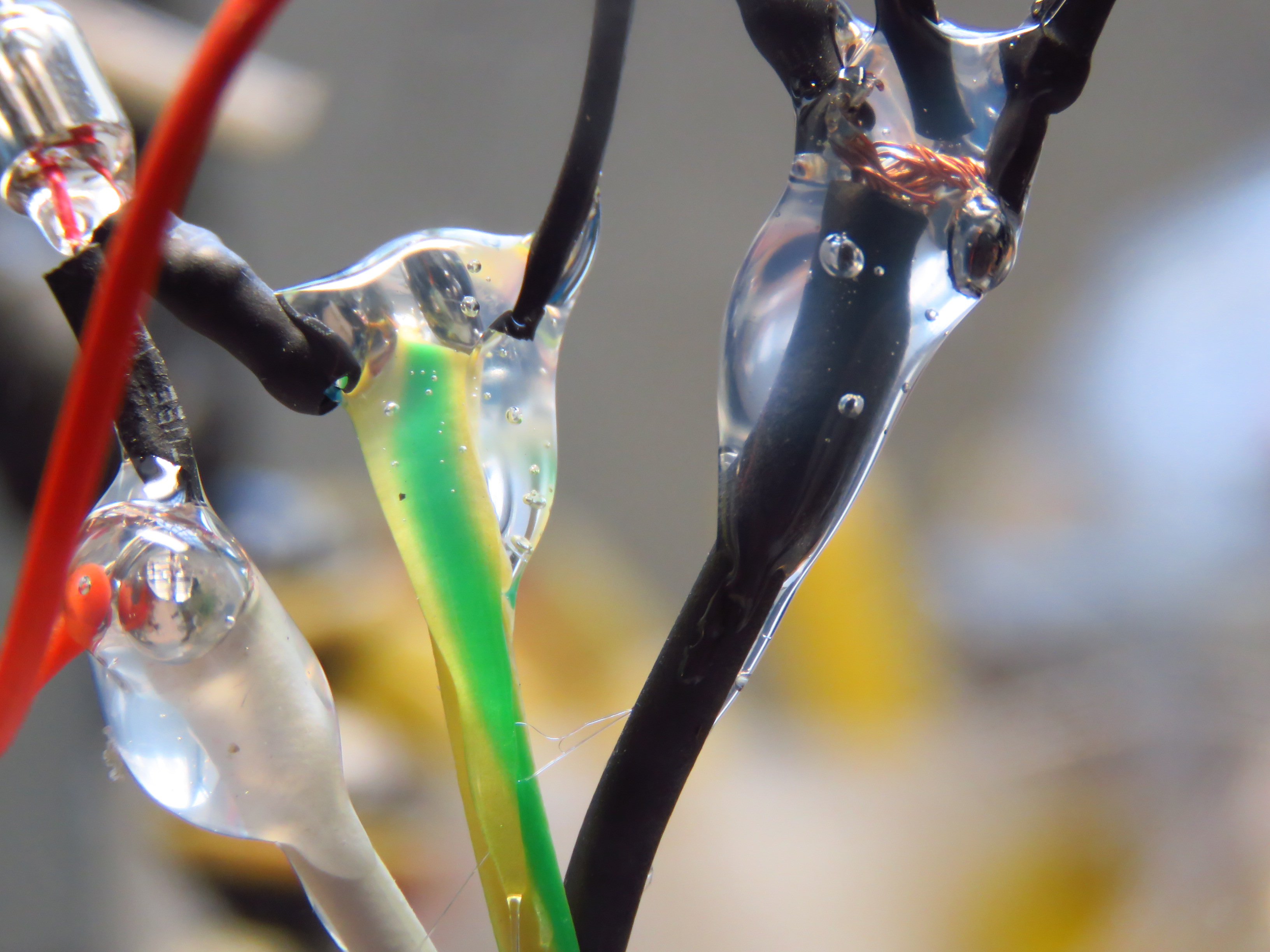

組裝過程如下
會直接上110V的電，絕緣一定要做好
成品像這樣
測試如下
1、2亮，LNG皆正常
1亮，LN正常，沒有G
3亮，LN反接，G正常
皆不亮，LN反接，沒有G
原則上主要就是這四種情況
還有一些特殊的狀況(其他亮燈的情況)
在這邊就不討論了
20211204新版
