NB充電器改裝大功率可調電壓電源供應器

很多人家裡都有許多不要的NB充電器
這個充電器的功率都不錯
不善加利用真的太可惜了~~

利用LM317就可以來調整電壓
LM317非常好用
它是一種線性電壓調整器
這種電壓調整器和串接電阻不同
它不會影響電流大小
但容易發熱，一定要加裝散熱片

接腳定義如下

通常都這麼接

再外加一個監控用兩用電錶
可以同時顯示電壓和電流，超讚的東西

我拿的充電器可以輸出15V，4A
但實際上可以輸出的電流更大
因為LM317單顆只能承受1.5A的電流
因此並聯了三個，以免過熱
但大電流的情況下也不建議長時間使用就是了
整體電路圖如下

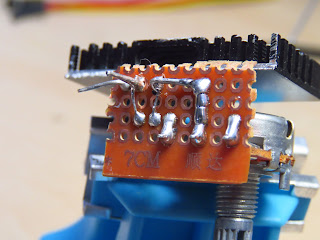

做好像這個樣子

功率很讚，體積又小
並聯燈泡顯示出來的電流很漂亮

又有一個教學神器了!!
真高興~~

後記
後來發現LM317並聯好像不會平均分配電流
有些很熱，有些還好
可能要再重新設計一下了
