遙控門閂_完整版

有一種很便宜的遙控車，只能前進和後退
網路上就有賣
https://goods.ruten.com.tw/item/show?21402268669376

裡面的控制面板拆開就只有這樣

但這剛好符合我的需求
接下來就是將原本自動切斷的開關裝上了
若接在遙控端比較簡單
按鍵直接串接上微動開關就可以
但這樣就不是遙控了啊
因為遙控器無法離開門栓太遠
因此必須將自動切斷開關裝在接收板上才可以
想了好久

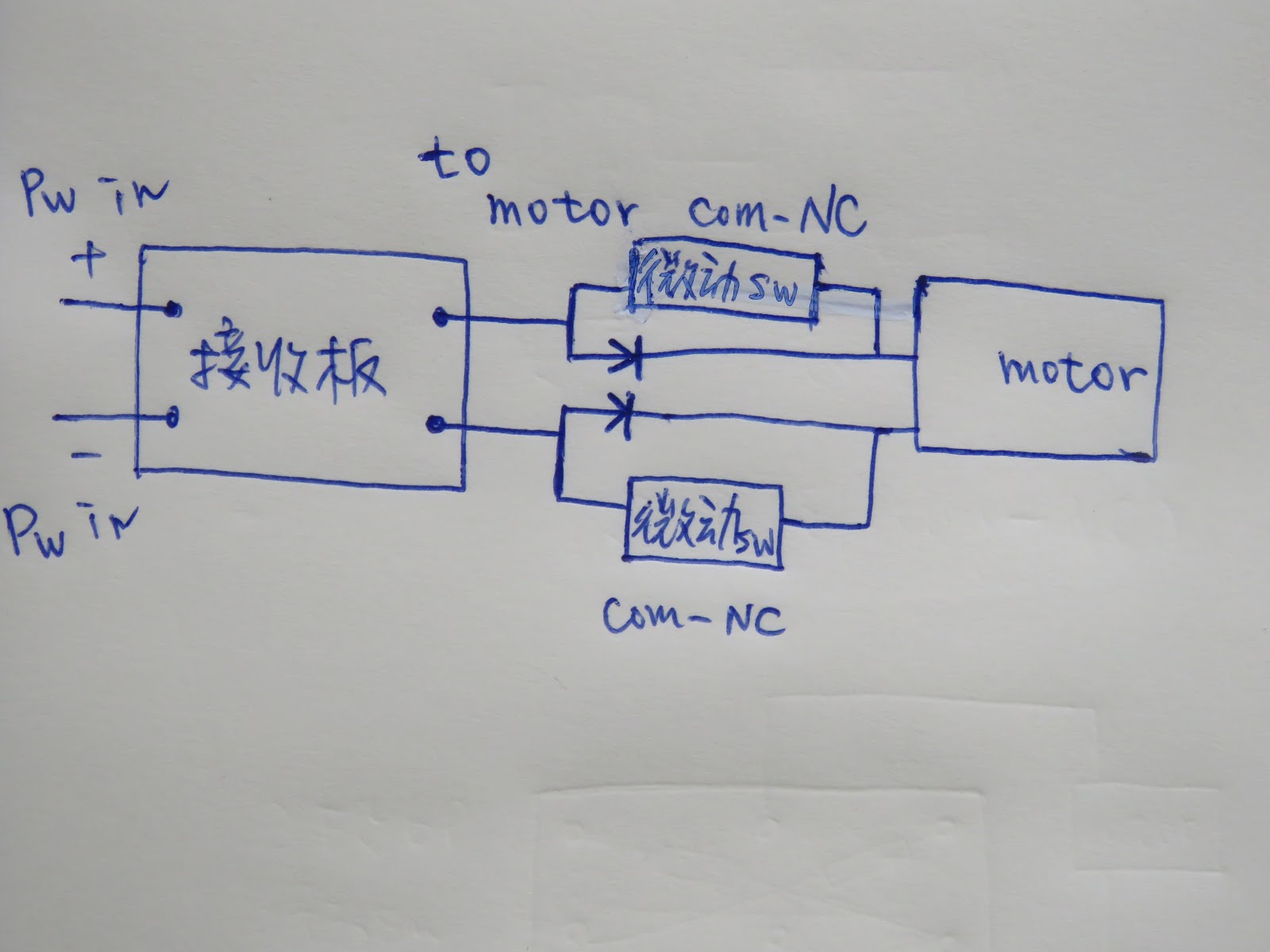

電路圖如下(江湖一點絕了)

就在馬達輸出端接上二極體
讓它正轉逆轉的電流只能單向通過
另一端接上微動開關來控制通路或斷路就好了

而且為了保持原本用密碼鎖和手動開關的想法
將電路全部切開
改成全部用快速接頭來接線
就可以切換，變成多種控制模式
畢竟無線的東西終究還是沒有有線穩定

終於搞定了!!
影片如下

遙控門閂_加密碼鎖(還是沒有遙控...)

當初作電器密碼鎖被很多人笑
因為這種無聊的東西竟然還作了兩個
但如果和電動門栓串聯起來就是一個密碼門鎖了啊~~
簡單又有效的
都是基本電路，損壞率極低
有人要找我量產了嗎??(甚麼資料都公開了，量產個屁~~)
電路圖如下

影片如下
