雙面鏡_市售玩具版

烏龜還是青蛙?_雙面鏡解析版

其實這就是雙面鏡的應用
甚麼是雙面鏡?可以先參考這篇
在完全黑暗的盒子裡
LED是唯一的光源，加上LED大部分會往正前方照射
因此只有被照射的物體會反射出光
在正前方的青蛙被照射後反射出的光大部分會直接穿透玻璃
當然就會被眼睛看到
部分因玻璃的反射光會直接從旁邊的視窗出去

若打開的是照射在烏龜上的光
烏龜反射光之後有部分因玻璃的反射就會被眼睛看到
但我們的眼睛卻只能將視線往前延伸
因此感覺上烏龜就會出現在原本青蛙的位置(正前方)
神奇的感覺就在這時發生了

光路徑圖如下
實線是光路徑，虛線是視覺路徑

整個裝置長成這樣

快速切換開關就會覺得一下子出現青蛙，一下子出現烏龜
因此可以發現青蛙其實比烏龜清晰
那就是雙面鏡的問題了(玻璃表面和底面兩次反射，看這篇的說明)

但畢竟青蛙的穿透光會比烏龜的反射光強(反射還是會消耗掉部分的能量)
因此為了讓亮度更平均(效果才會好)
照射在青蛙的亮度要小一點

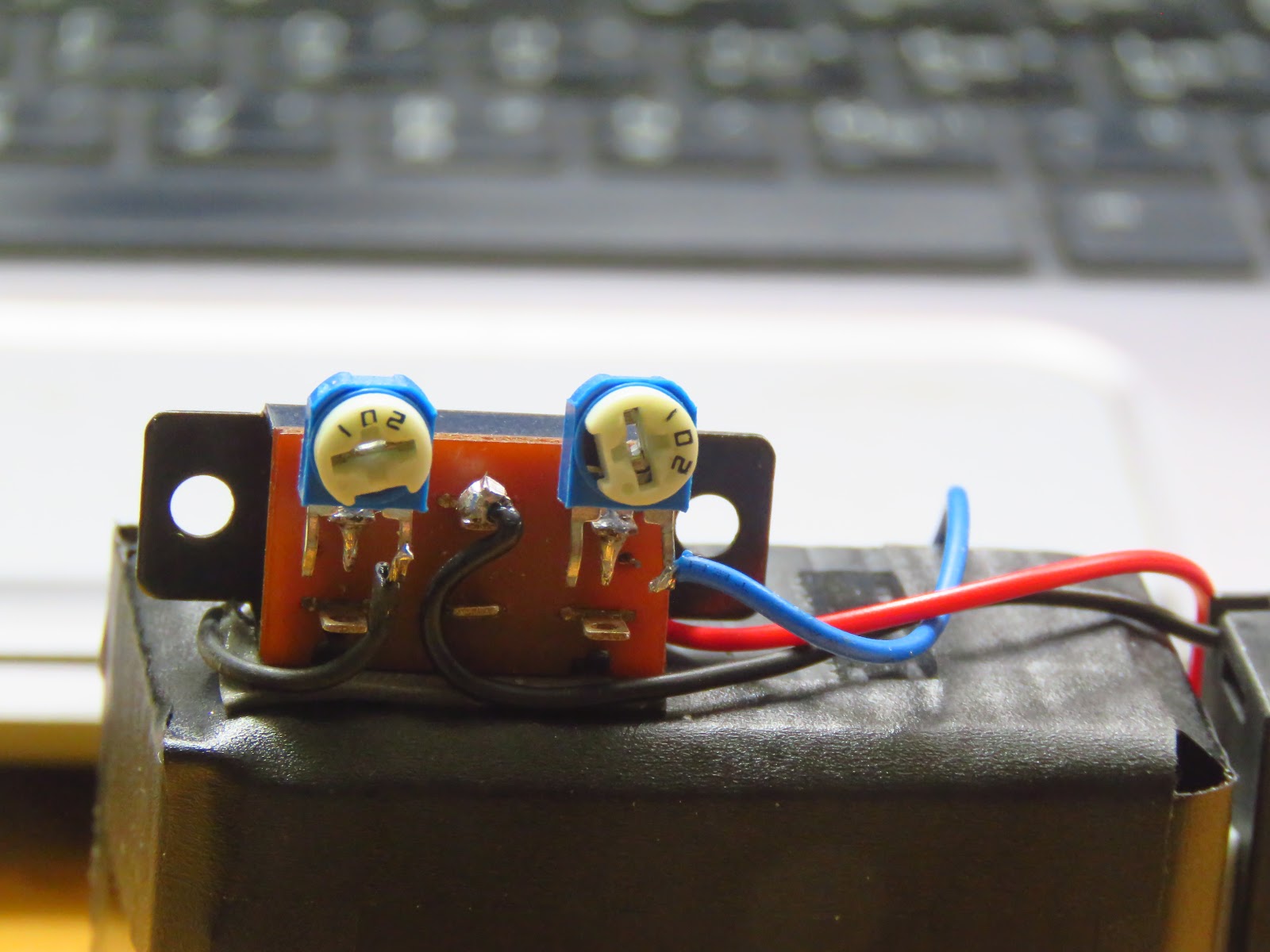

因此加了一個1K的可變電阻來簡單調光

玻璃也只留下需要反射和穿透的部分
避免烏龜(青蛙)的光照到青蛙(烏龜)

若從另一側的視窗來觀察
就變成烏龜是穿透光，青蛙是反射光
所有的調整就要相反了

若光線同時打出
烏龜和青蛙就會重疊在一起了

烏龜還是青蛙??

這個原始創意來自戴明鳳老師團隊
但...改得有點多

先看看效果就好
下一篇再來開箱

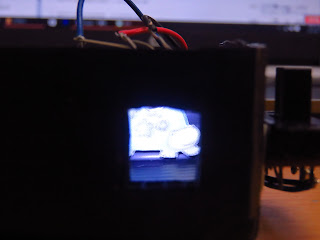

往一個黑箱子裡面看
有時出現了一隻青蛙，有時又變成烏龜??
這到底是怎麼回事?

影片不好曝光和對焦，但肉眼看很清楚
