改裝高功率擴大機

在電學與電磁學中有很多實驗為了安全與小型化，功率通常都很小
因此要看出效果
就需要再加一個擴大機放大功率
喇叭用的擴大機就是一個好選擇
但一般的喇叭擴大機，輸出電壓通常都較小(越高檔的擴大機越明顯)
這樣聲音才不會失真，喇叭也比較不會破音
但如果要利用這個音源驅動其他裝置，電壓就不夠了

早期是拆電腦喇叭串接兩個
效果其實就不錯

但...現在偉大的淘寶出了許多款高功率的小型收音機
為了安全起見，耳機孔的功率通常都會故意變小
這樣才不會損害到耳機，聲音也才不會過大

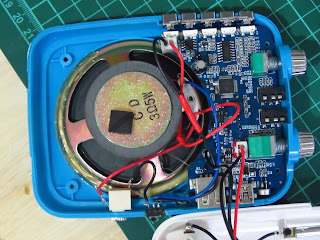

因此就必須直接從內部的喇叭拉出一個輸出
這樣我們就有一個方便的高電壓擴大機了
最大電壓約有2V(AC)
很好用了!!
改裝的電路圖如下

要從內部找到音源的輸出線
再拉其中一條到切換開關
就能切換從耳機孔輸出或是喇叭了

如果大家有印象
這個裝置曾經出現過許多次了
自製喇叭、無線光傳輸、閃頻偵測器、骨傳導耳機、閃頻控制器、手機遙控開關...太多用途了!!
