卻又無法並聯使用
因此決定打掉重練，用LM338的方案
LM338可以承受到5A
買來發現好大一顆啊~~
當然也有小的
但貝爺說，「如果不確定，就多加一點!!」
因此就決定砸重資買LM338P(小顆是LM338T)

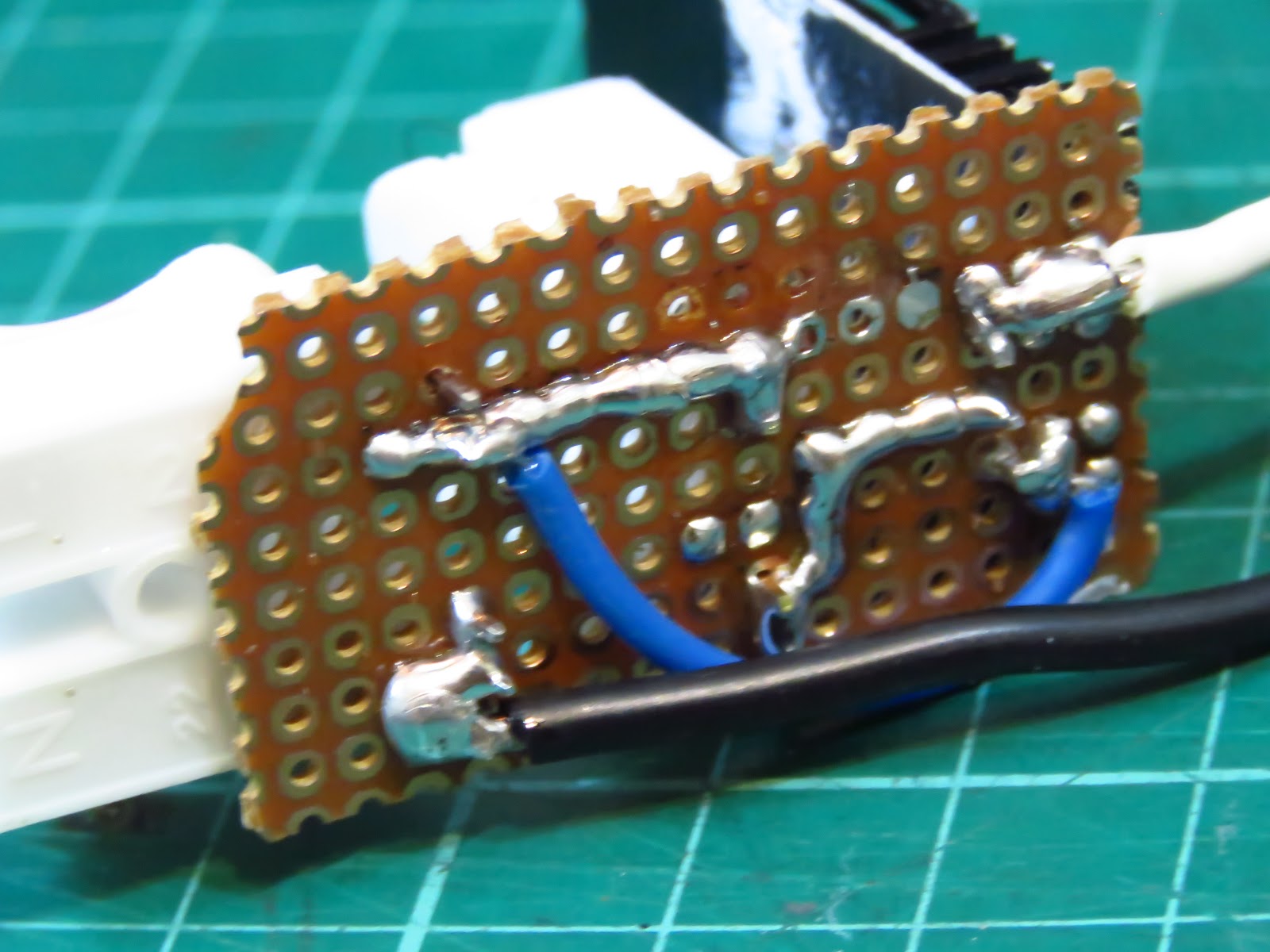

上樑之後要拍一下紀念照
最好加上散熱風扇
因此並聯一個7812
基本上這兩個晶片都是加熱器
所以加上散熱片是一定要的
為了避免燒掉LM338(很貴的~~)
因此再加上一個保險絲
125V，2A的規格，大概3.5A會燒掉
這樣反而剛剛好
電路圖如下
Output用連接器
這是有伏筆的，教學上用得到
(所有"教具"的設計都是從教學為出發點的)
再來還要設計一個調整電流的控制器
555的PWM方案是最適合的了
原理可以參考這個說明，簡單明瞭
但我必須承受3A以上的電流
因此在pin3要加上一個mosfet(IRF540)來承受大電流
電路圖如下
IRF540可以承受到20A
當然也要散熱才行
555的部分最好不要輸入太高的電壓
不然會發熱的很嚴重
因此在輸入555之前再裝一片7805來降壓
這樣就保證555可以安心上路了
最後還要設計一個固定電流的裝置
LM317也可以做到
電路圖如下
但電阻會承受極大的功率
一般的電阻通常只有0.25~0.5W
這樣電阻會發熱的很嚴重
因此需要更大功率的水泥電阻才行
之前拆東西留下兩個2W，20歐姆的水泥電阻
但電阻太大，出來的電流太小
怎麼辦~~，要從原理來思考才行
我只是要一個小電阻，不一定要用制式零件啊
電熱絲就是首選了
用連接器來固定電熱絲更方便
剪了一條約5歐姆的電熱絲
串接在LM317上約可產生250mA的電流
電熱絲可承受的功率夠大
這樣就搞定我所有的裝置了
三樣工具全部備齊
猜得到我要做甚麼實驗了嗎??
