用電安全_漏電斷路器模擬

前一篇提到接地線的功能和開關配置的位置
所以如果能有將接地線有效的配置(接在金屬物件或鐵窗之類的效果是不好的)
不是只有拉一條綠線出來當安慰劑
那漏電所發生的觸電情況就能有效降低
即使開關插錯也可以發揮功能

但這只是被動的預防
因為漏電的現象還是存在
電也不會因為這樣的危險主動切斷
因此發明了叫作漏電斷路器(ELB)的東西(我被這個東西救了好多次，真的強力推薦!!)
這東西和無熔絲開關不同
無熔絲開關是預防短路或不正常大電流通過時將電路切斷
但若是因為潮濕或電線老化裸露
或任何不知明原因造成電流沒有完全在封閉的電線中傳遞
除非漏電電流極大，讓無熔絲開關跳脫
否則無熔絲開關是不會有任何動作的(一般的漏電就是這種現象)
這時就要靠漏電斷路器來幫忙了

一般漏電斷路器會裝在插座迴路上
或是單獨用在可能發生漏電的電器電路上(大型洗衣機或是抽水馬達或是電熱水器等)

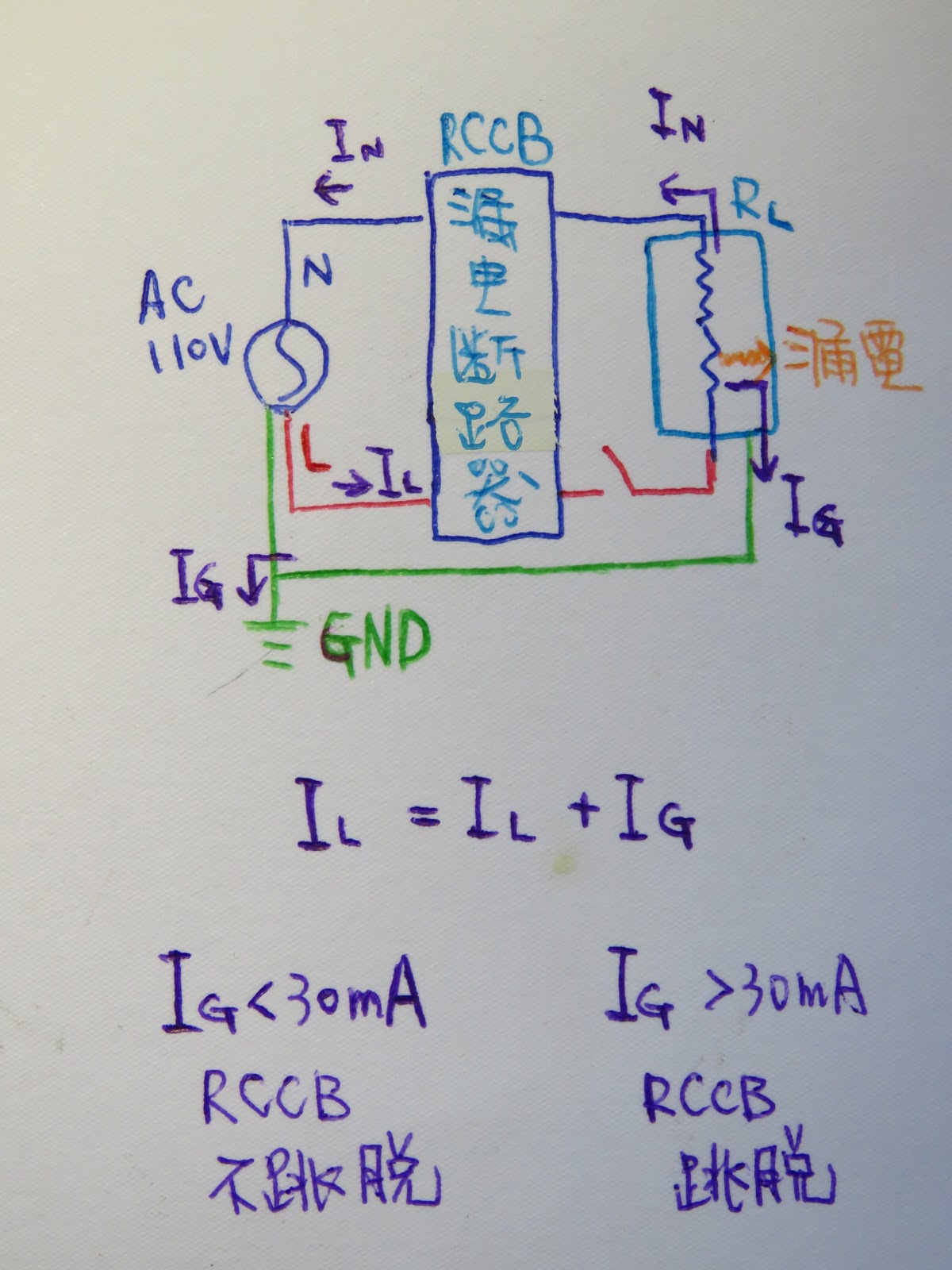

當火線電流和中性線電流不相等時
就可能是漏電的狀況
一般設計是差30mA時就會動作
也有其他更靈敏的RCCB可供選擇

影片顯示了漏電30mA以下時，ELB沒有動作
但如果漏電超過30mA
ELB就會在0.1秒內跳脫將電路切斷
非常安全又聰明的主動裝置

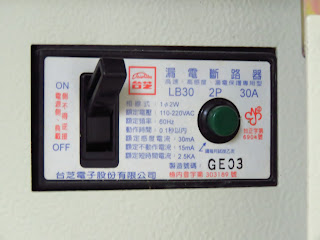

通常裝在電箱內
大家可以檢查看看是否有這樣的東西

若沒有....
真的強力建議請合格的電工師傅幫忙安裝啊~~

用電安全_漏電斷路器模擬

前一篇提到接地線的功能和開關配置的位置
所以如果能有將接地線有效的配置(接在金屬物件或鐵窗之類的效果是不好的)
不是只有拉一條綠線出來當安慰劑
那漏電所發生的觸電情況就能有效降低
即使開關插錯也可以發揮功能

但這只是被動的預防
因為漏電的現象還是存在
電也不會因為這樣的危險主動切斷
因此發明了叫作漏電斷路器(RCCB)的東西(我被這個東西救了好多次，真的強力推薦!!)
這東西和無熔絲開關不同
無熔絲開關是預防短路或不正常大電流通過時將電路切斷
但若是因為潮濕或電線老化裸露
或任何不知明原因造成電流沒有完全在封閉的電線中傳遞
除非漏電電流極大，讓無熔絲開關跳脫
否則無熔絲開關是不會有任何動作的(一般的漏電就是這種現象)
這時就要靠漏電斷路器來幫忙了

一般漏電斷路器會裝在插座迴路上
或是單獨用在可能發生漏電的電器電路上(大型洗衣機或是抽水馬達或是電熱水器等)
當火線電流和中性線電流不相等時
就可能是漏電的狀況
一般設計是差30mA時就會動作
也有其他更靈敏的RCCB可供選擇

影片顯示了漏電30mA以下時，RCCB沒有動作
但如果漏電超過30mA
RCCB就會在0.1秒內跳脫將電路切斷
非常安全又聰明的主動裝置

通常裝在電箱內
大家可以檢查看看是否有這樣的東西

若沒有....
真的強力建議請合格的電工師傅幫忙安裝啊~~

用電安全_開關與接地線的接法

用電安全是非常重要的教育
但在理化課的這個單元，卻經常輕描淡寫的帶過
當然，這絕對不是一件三言兩語可以交代過去的事
之前寫過一篇延長線的使用，還有電線怎麼收
很多人搞不清楚電器上面那條綠線的功能
許多用電的常識也不清楚
災難往往就這樣發生了

基本上一般家用的110V交流電標準應該要有三條線
火線、中性線、地線
詳細功能請參閱延長線的使用這篇，就不再多述

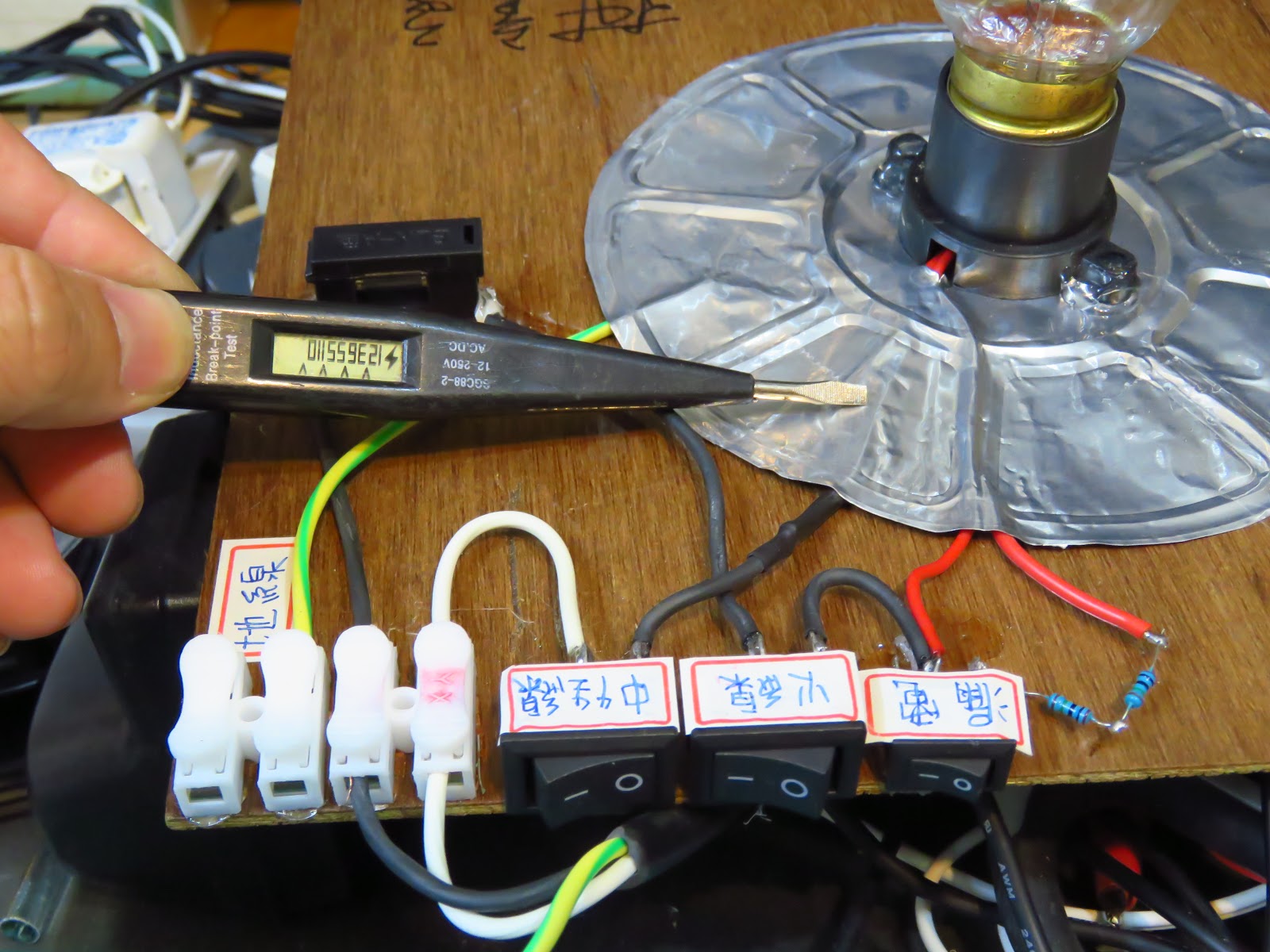

為了讓孩子們能更清楚瞭解這些線和開關的正確用法
重新設計了一個教具(我自己好喜歡這個)
讓老師可以在安全的情況下演示出漏電的效果
以及接地線的功能，還有開關怎麼接才安全

勞動部勞動及職業安全衛生研究所有一張很棒的圖
說明的非常清楚

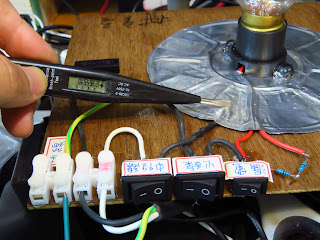

1.開關在火線，插頭方向是對的
打開漏電開關模擬電線裸露碰到電器外殼
(1-1)電器接地線和插頭接地線相連

通電時，用驗電筆碰觸電器外殼，沒有偵測到電壓

斷電時，沒有電壓

(1-2)電器接地線獨立接在大型金屬物件上

通電時，用驗電筆碰觸電器外殼，仍有電壓(約數十伏特)

斷電時，沒有電壓

(1-3)沒有接地線

通電時，用驗電筆碰觸電器外殼，有明顯的電壓(約100伏特)

斷電時，沒有電壓

2.開關在火線，插頭方向是錯的
這件事很容易發生，因為我們很多兩支型的插頭是沒有防呆功能的
電器仍然可以正常運作(但實際上電器開關變成在中性線上了)
打開漏電開關模擬電線裸露碰到電器外殼
(2-1)電器接地線和插頭接地線相連

通電時，用驗電筆碰觸電器外殼，沒有電壓(其實這和1-1實驗是一樣的情況)
斷電時，沒有電壓

(2-2)電器接地線獨立接在大型金屬物件上

通電時，用驗電筆碰觸電器外殼，仍有電壓(約數十伏特，和實驗1-2一樣)
斷電時，仍有電壓(約數十伏特)，這就有危險了!!因為斷電通常會讓人失去戒心

(2-3)沒有接地線

通電時，用驗電筆碰觸電器外殼，有明顯電壓(約100伏特，和實驗1-3一樣)
斷電時，同樣有明顯電壓(約100伏特)，這是最危險的情況

3.開關在中性線，插頭方向是對的
這種情況通常發生在舊屋或學校
自己找電工師傅多拉一條線出來連接電器或分出插座
若電工師傅沒有詳細檢查火線和中性線是哪一條，就會出現這種情況
出來的情形就和第2點是一樣的

4.開關在中性線，插頭方向是錯的
歪打正著，變成和第1點一樣了

寫太多了
詳細的製作方法和漏電斷路器(這個很重要也很厲害)的功能就等下一篇再說了
