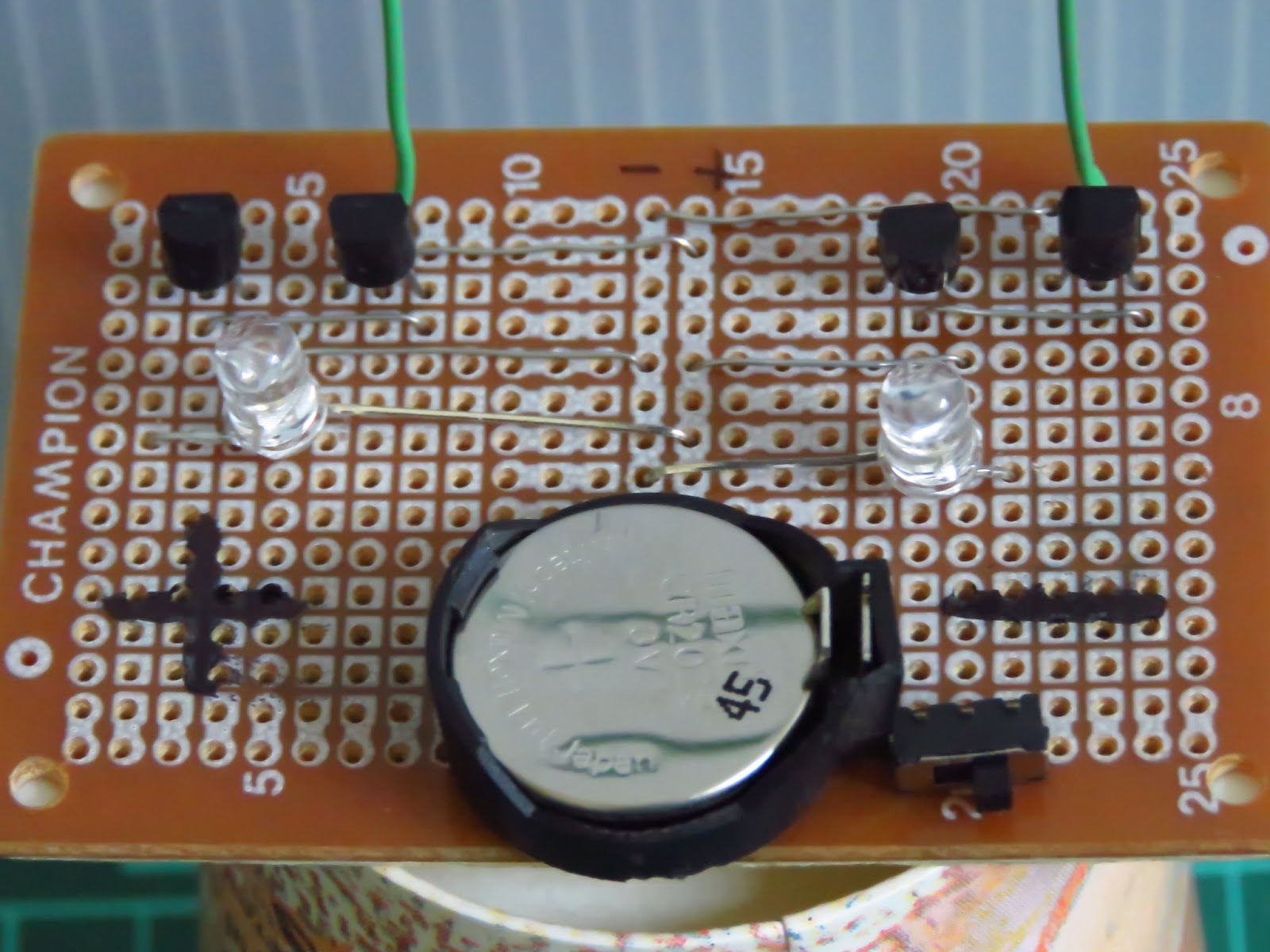

正負電荷檢驗器_成品版

這東西好用
所以做成套件，以後一定用得到
使用的時候最好墊高
避免接地

後記：小麵包板的版本

正負電荷檢驗器

既然電晶體可以利用微小的電流當作開關
而且電流方向還被固定住(電晶體就是雙向的二極體，PNP或NPN)
所以就可以來檢驗靜電的電性了
電路圖如下

基本上我們用PNP和NPN分別作出一個電路(當然電源是可以共用的)
其中分別拉出N極和P極
N極有自由電子(容易放電子)
P極有電洞(容易得電子)
(裡面的原理可以看這個影片，做得太棒了，聽不懂英文都看得懂)

所以當外加一個電壓時
在電晶體內部原則上電子是從N極跑向P極
但流到外部時
就變成電子流入N極，流出P極了
電路圖如下(紅色是電子流向)

做好的裝置如下

因此當我們拿一個正電棒接近時
P極就會被通路(有利於電子流出)，右邊的LED就會亮
反之，正電棒(原本接近)遠離時，左邊的LED就會亮
一近一遠的過程，LED就會交互亮了

同樣的
若我們拿的是負電棒
接近變成N極被通路，左邊LED亮
遠離變成P極被通路，右邊LED亮

這樣有沒有聽懂??(老師職業病...)
