一般的驗電筆必須接觸到電極
利用人體接地
才能測出地線和火線
電路圖如下

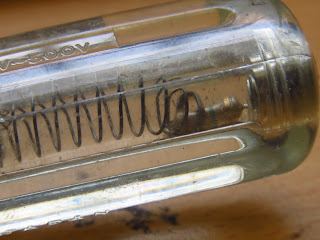

裡面其實串聯了一個1百萬歐姆的電阻
加上極不容易導電的氖氣燈(沒有電阻絲，利用氣體放電)
所以雖然會直接接觸到110V的電壓
但只要使用正確
是非常安全的器材
插入火線會亮
插入地線不亮
但...
叫你拿支金屬插進插頭...至少我老婆打死不做的
如果是感應式的
就更安全了
電路圖如下
先用麵包板作個模型
我們直接將天線(金屬導線)接近電線
就能測出地線或火線
但必須兩條導線距離夠遠
不然就只能測出電線是否處於通電的狀態
這也可以當作測試家電哪裡壞掉的第一步__電線是否斷路(不過電)
至少不用接觸到金屬
對一般人來說應該安心多了
檢驗火線或地線
檢驗電線是否通電
雖然我還是喜歡驗電筆...
