火花打點計時器_不同重物的加速度

之後又再補作了幾次實驗
圖形依舊是漂亮的斜直線
但明顯位移變大了
點數相對也少了一些
出來的加速度大得驚人~~
因為還是用原本0.03秒來算
實際的時間應該要更長一些(所以位移變大了)
因此這台打點計時器的頻率是每次都要校正的

但這次的重點不是要算加速度
而是改變了物重，看看位移和時間的斜率是否有變化
這個斜率就可以代表加速度
只是代表，並不是真的加速度

作了四次，有三種物重
結果如下

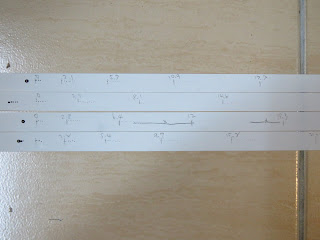

從軌跡圖可以看出四次有明顯的不同

跑出來的斜率分別為
1.78，1.74，1.67，1.24

看樣子物重確實還是對摩擦產生了一些影響
下次試試自由落體看是否加速度會維持不變

火花打點計時器軌跡圖分析

我就是一作實驗就停不下來的急性子...

火花打點計時器最終還是要配傳真機的熱感紙才是王道

當然要自己裁紙啊~~

找女兒來幫忙作實驗

拉了兩次測週期，量出來0.53~0.56秒共16點

所以就當作週期為0.03秒了

為了操作方便，沒有真的用自由落體

而是放在桌邊讓重物沿著計時計邊角落下

所以一定不會剛好是重力加速度

但摩擦力應該不會變化太大

所以我想還是屬於等加速度運動

高度約65cm

實驗出來的軌跡圖如下

分析如下

果然直線到讓人起雞皮疙瘩啊!!

趨勢圖跑出來的加速度為674和686 (cm/s^2)

這樣才符合我想教的東西

接下來再來分析學生的怪圖形

如此的節奏比較能讓學生接受吧!!
