用電安全_漏電演示教具製作方法

使用過程可以參考這兩篇
接地線接法、漏電斷路器模擬
電路圖如下

在火線和中性線都接上一個開關
可以模擬不同開關位置的影響
只要直接動到家用電
不要懷疑，一定要加上保險絲
我不會用到大電器，所以只用0.25A就好

從外電路要先經過漏電斷路器
在利用一個雙切開關分別加上3K和10M歐姆的電阻
模擬沒有漏電、小漏電(約0.001mA)、大漏電(約37mA)的情況

從漏電斷路器到電燈的部分(火線、中性線、接地線)也都用連接器
方便模擬各種情況

小漏電時驗電筆仍可量到電壓，但漏電斷路器不會動作
但如果切到大漏電，漏電斷路器就會馬上跳脫了

我很喜歡這種教具!!
不過...根據以往經驗，這種型的學生最不愛

電解水裝置

這也是一個已經玩到膩的東西...
最早是從方金祥老師那裏學來的
後來改了許多製作方法
不過基本概念都還是來自方老師

以前教師節都會送這些食之無味棄之可惜的保鮮盒
(總比現在啥都沒有好...)
總算拿來用了

上蓋用美工刀割出10ml針筒直徑的圓孔兩個
兩個要留一些距離
塗熱熔膠時才能比較密合
尾巴再用透明片捲成圓筒狀加長

最後要打一個透氣孔
再用塑膠管作出兩個針筒的塞子
電極的部分用不鏽鋼珠針最方便了

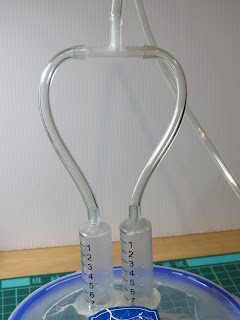

最後長成這樣

電解看看，2:1的氫氧體積比非常準

再利用塑膠管將氫氧混合吹出泡泡
一點火~~氫氧鞭炮就完成了!!

1/22 SEP10在高雄，就作這個囉~~
歡迎大家報名~~
