直交流電模擬器(頻閃現象)

每年去物理教育年會總有些收穫
這次因為彭大立老師的啟發
可以利用555來模擬交流電通過LED的情形
注意，這只是模擬
因為交流電為正弦波
但用555模擬出來的是方波
不過省去電線確實是方便許多

555要作出60Hz左右的頻率可以直接用555計算機就知道所需的電容和電阻
不用自己測量或計算
估狗打555計算機就有

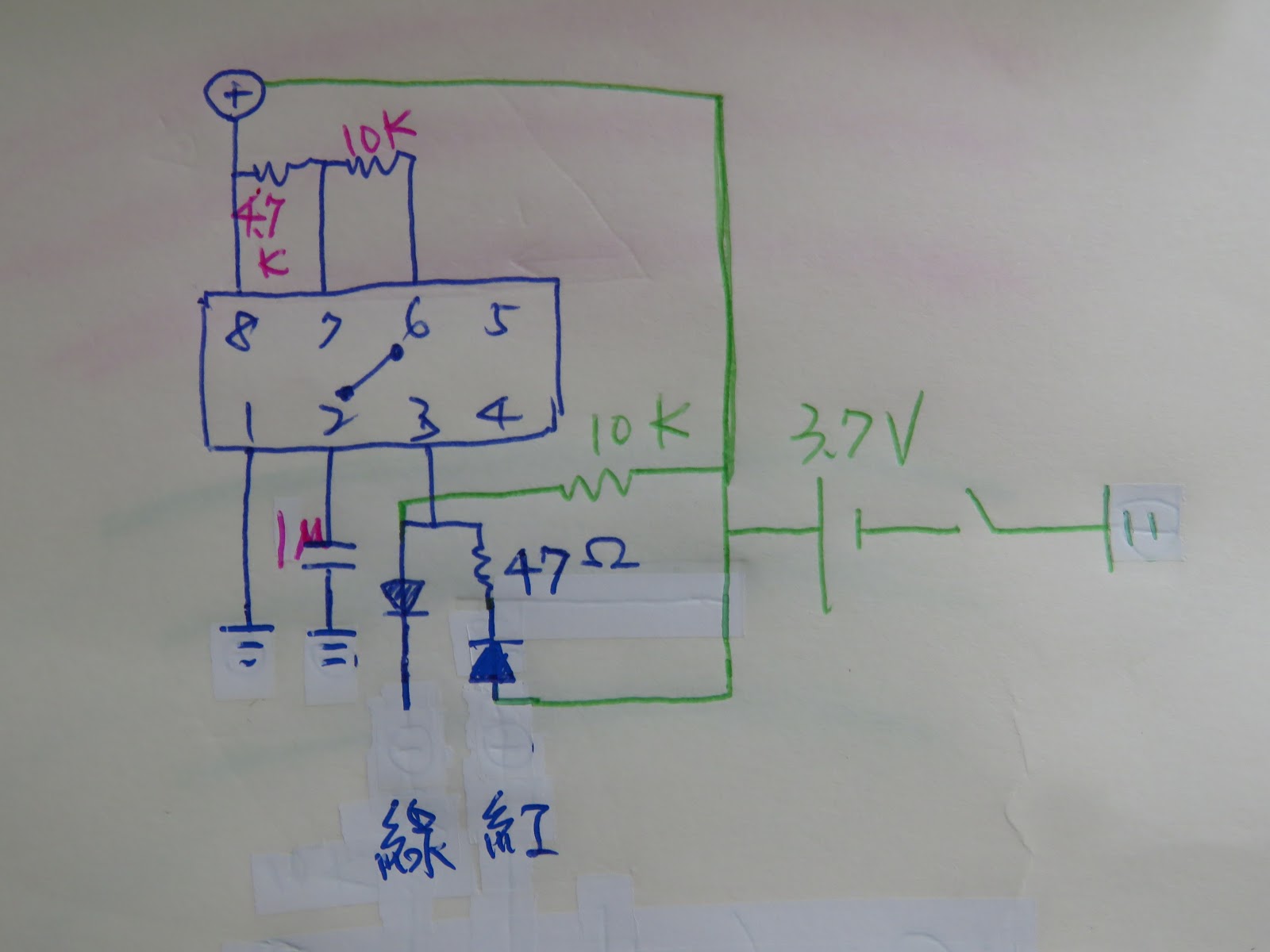

電路圖如下

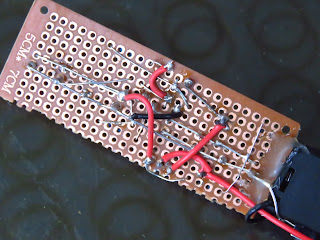

直接集成作在電路板上才會方便

但攝影機因為有掃頻的問題
除非我甩動的速度極快
不然看出來都是有斷斷續續的感覺
不過肉眼觀察十分清楚

後來直接裝上謝乖乖送的指尖陀螺上
速度就夠快，相機也可以拍出來了

接上直流電時，LED燈恆亮
所以看到的燈是連續的

但接上交流電後(555模擬)，因為紅綠兩個LED反接
所以也是交錯亮的
甩動時就會看到亮區是間隔開的

用手機拍也可以拍出如省電燈泡那樣的黑線

修理定時器

今天聽孫館長提到二氧化碳濃度的事
加上高雄的狂風暴雨，真的很有感...
路上和老婆聊起我們能做甚麼?
我沒那麼厲害可以真的做到多少無碳生活
但有些簡單卻又有效的事卻早已在進行
那就是將某些電器裝上定時器
其中有一樣馬上有效果的就是飲水機

多年前就將家裡的飲水機裝上定時開關
晚上11點到隔天6點自動關機
才打算回家跟老婆炫耀
就發現定時器竟然壞了!!

拆開看看就可以知道構造
主要是利用一根連桿撥動微動開關
結果裡面的微動開關明顯壞了
開關無法跳起，一直處於通電狀態

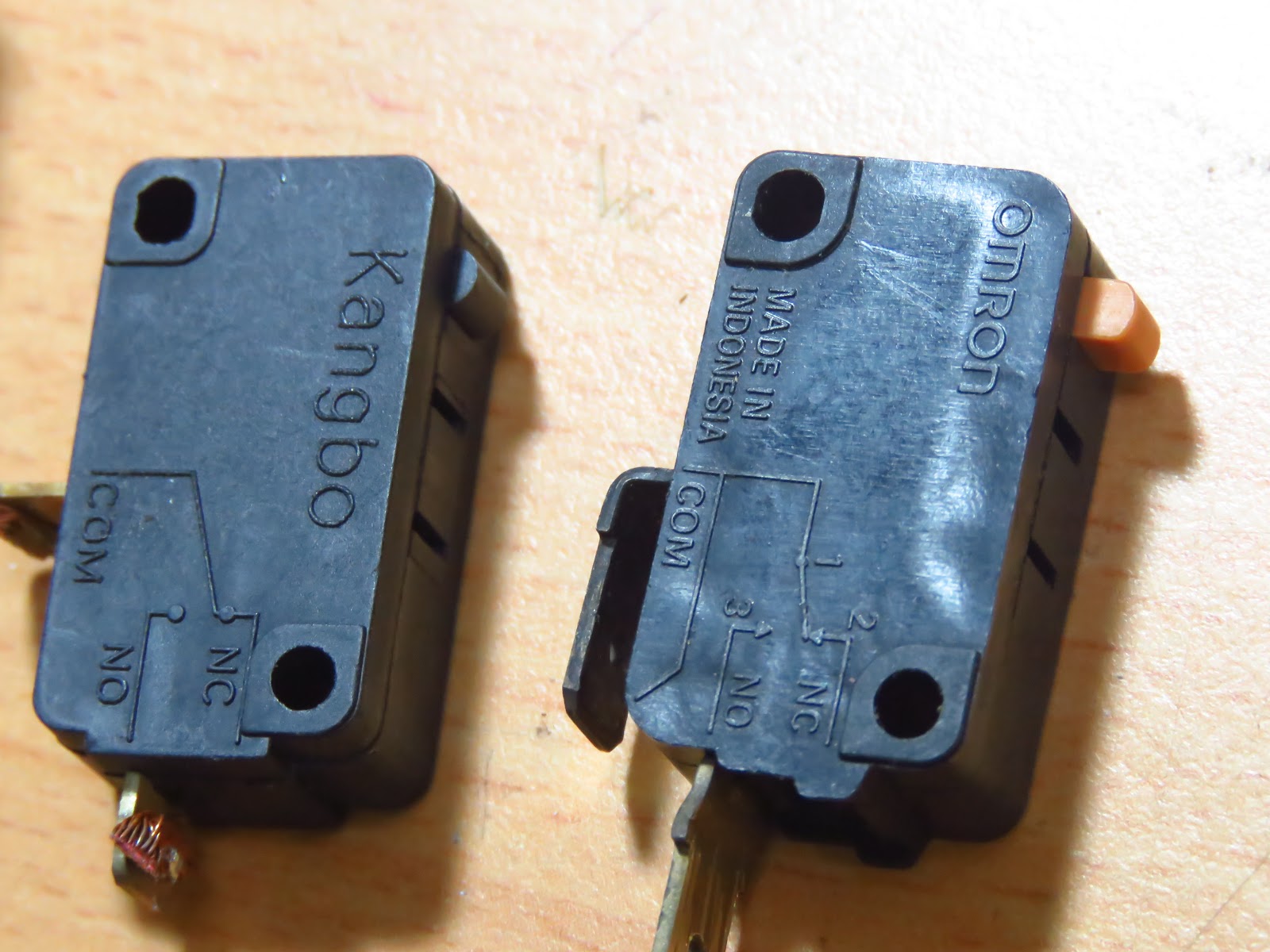

和正常的比較就可以看出明顯不同

基本上微動開關屬於居家必備良藥(!!!???)
馬上動手換上一個開關就搞定了
注意電流量至少要15A以上才安全

順便觀察一下構造

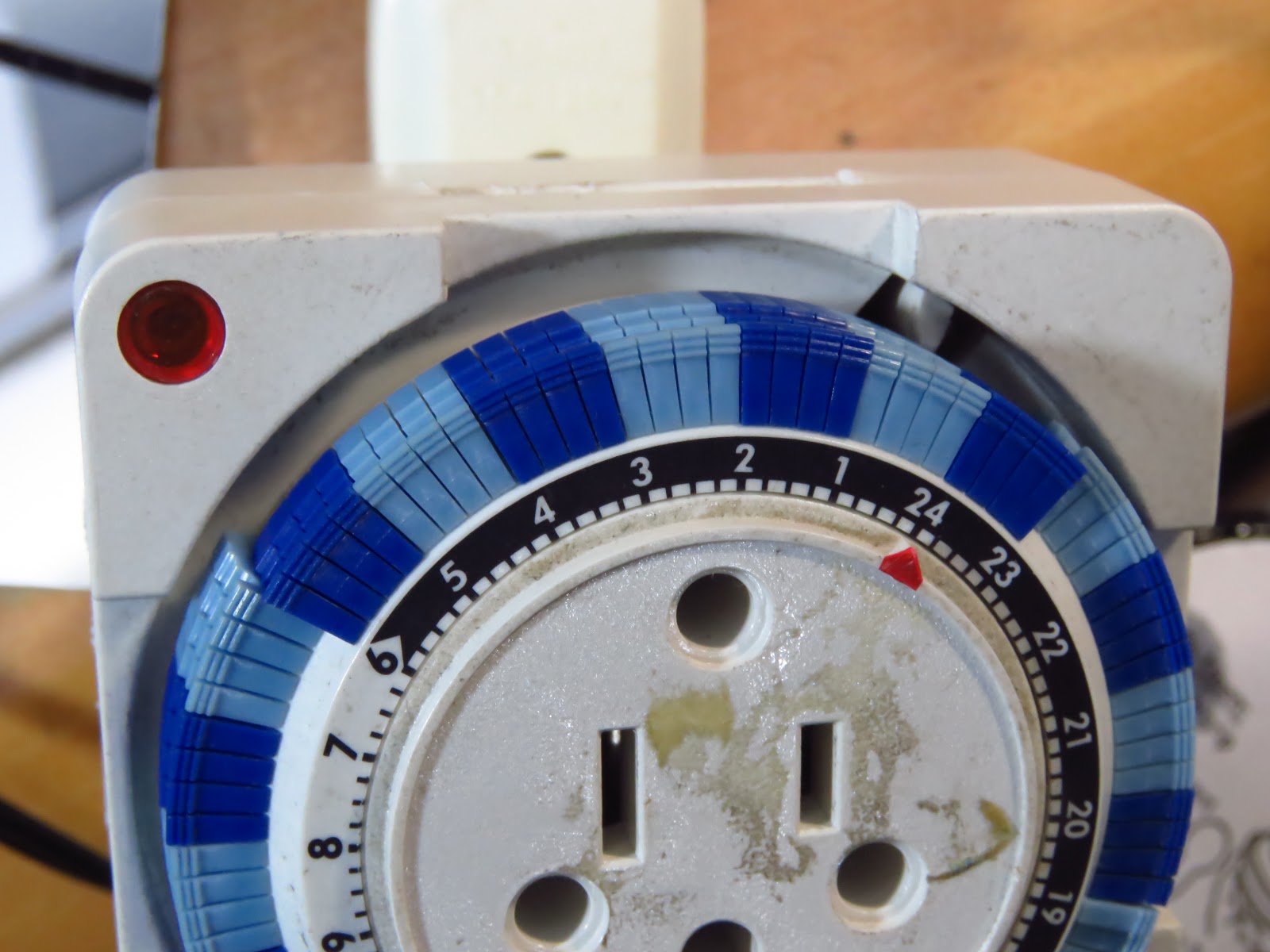

左邊是一個定時馬達
基本上直接用交流電，當然就是交流馬達
帶動一連串的齒輪上就可以用固定速率帶動外圈的轉盤
基本上一天就轉動一圈

定時裝置就撥動轉盤上的撥片

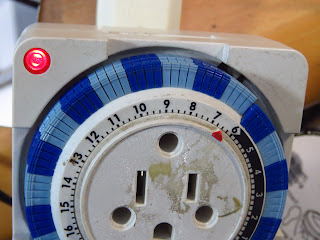

當撥片在下方，就會壓到微動開關的連桿
此時就會通路
要讓電路關閉就將撥片向上
連桿就會跳開，電路就OFF了
簡單又有效!!

修好之後又是一尾活龍了
這也算是為地球盡一份心力吧!!
