陳秋民老師在今年的物理教育研討會展示了一個電力監測器
類似像這樣的東西
其實這不是甚麼新鮮事
市面上早就有許多現成的商品
但就是想自己來搞一下
依照以往經驗,過程中應該可以學到許多沒想到的知識和技術
監控表當然只能買現成的零件(連這個都要DIY就太神了...)
外殼用現成的插座便當盒
不過要自己切出可以放入監控表的大小
當然要接上保險絲才安全
開關也要有比較方便
插座也選擇有地線的,未來可以演示的實驗更多也比較安全
整體電路圖如下

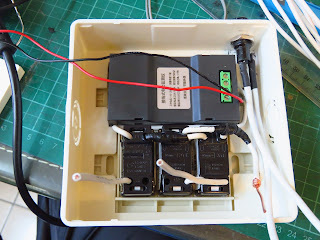

兩個插座要並聯
所以先作了兩條並聯的實心線
所有接頭務必接好並且再三檢查
畢竟動到110V的家用電,一定要非常小心
再接上電源線之前先用的12V的AC檢查了一下
確認接線都正確才接上電源線
做好像這樣
看起來滿像一回事的
難得有做出來的東西不像炸彈
本身待機有0.17W
測試看看LED燈泡、鎢絲燈泡、充電座
可以得到目前消耗的功率
但如果你用電壓乘以電流,理論上應該就等於功率
但LED燈泡和充電座卻和表上的功率不一樣?
這就是交流電本身的問題了
後續再來說明吧~~
-
