數位電器密碼鎖

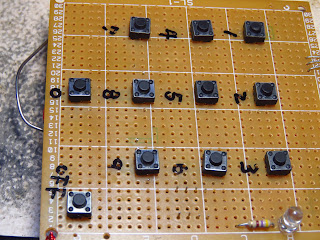

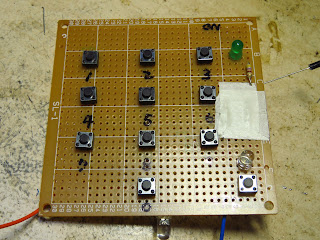

看看麵包板...這應該是我插過最誇張的之一

pin2只要高過1/3Vcc，pin3就會接地(設為開通)
用一個電容就可以作到
如果我可以依序利用電容對電容充電
那就變成一組密碼了

pin6也要接上高電位
才能讓pin3開通時比較穩定
電容若不小心放電，pin3還是會開通

因此前一個密碼的電容要比下一個大一些
才能依序對下一個電容充電
但為了避免一次全按就可以全部充電
因此不是密碼的按鍵就會直接讓電容放電
一切歸零

充電跟放電要用二極體連接
才不會放電反而變成充電

pin3還要接上relay，能外接電器
因此要串上一個二極體降壓
B極輸入也要接電阻，讓電流不要太大
才不會搶走指示燈的電流

整體電路圖如下

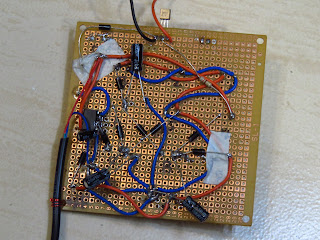

最後焊上電路板又調整了一些參數
不含設計和發想，前後大概花了十個小時

值得嗎？
上帝會給我答案~~
影片如下

數位電器密碼鎖_沒東西，只是有感
