LED顯示型伏特計_集成

這種名稱真是敖口...

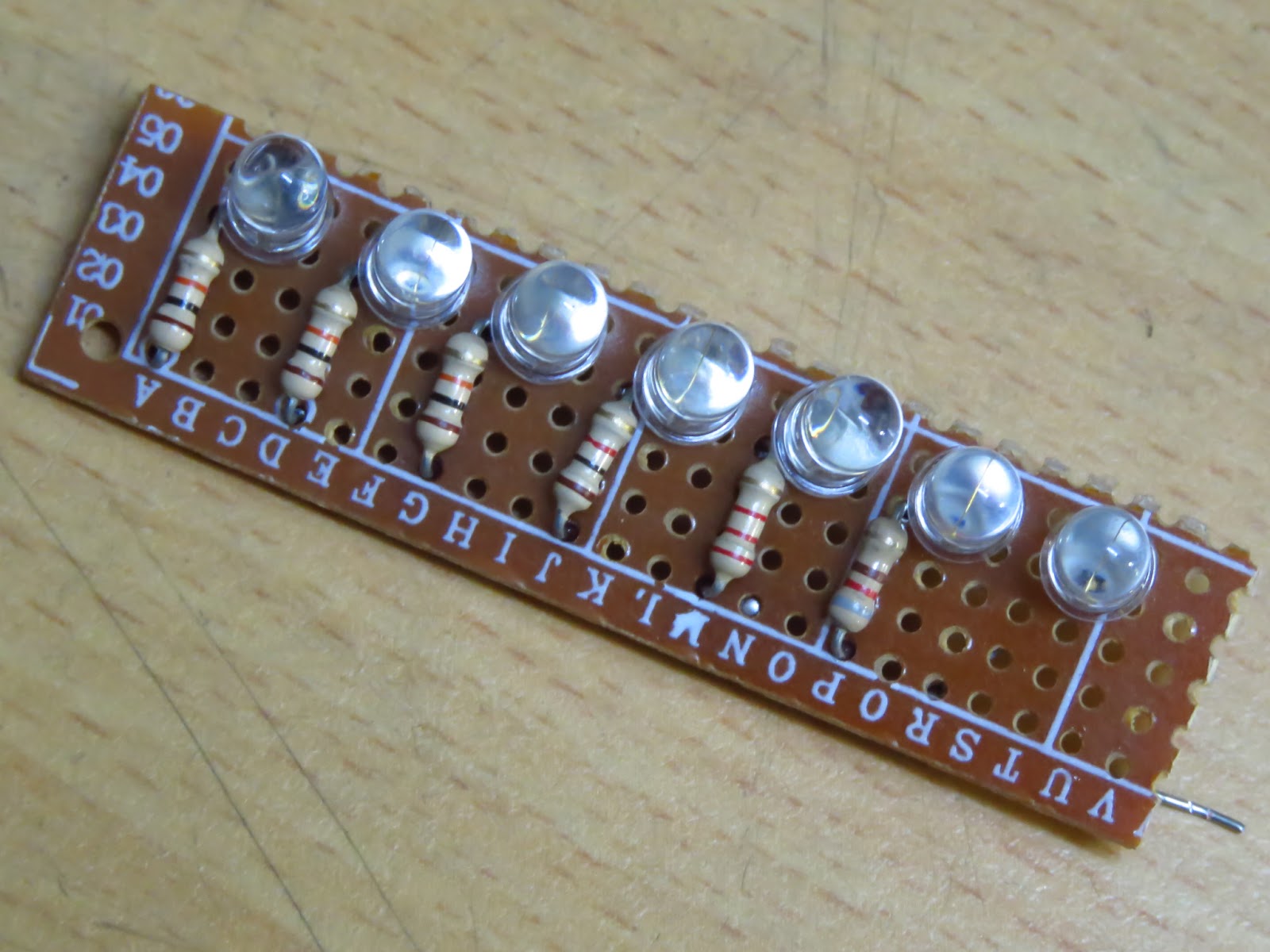

直接將麵包板上的東西集合到電路板上
除了方便使用
有時這也是另一種樂趣...(這是哪門子樂趣啊~~)

燒好電路板之後再加上兩條杜邦端子線方便連接
也可以額外當作伏特計來使用

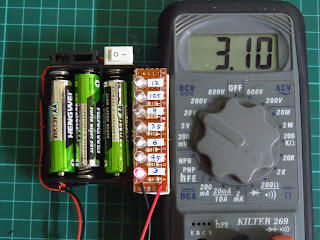

電池盒上並聯出插座(母端)
這樣就自帶顯示器了
顯示器也可以拔掉換到其他設備
這樣才能發揮最大效益

LED顯示型伏特計

大家都看過行動電源上有一排LED的電量顯示器
通常都有4~5顆LED燈來顯示目前的電量
不過正確地來說
LED顯示的應該是電壓(伏特)，而不是電量(庫倫)
但大家都這麼習慣稱呼，科學也就不要擾人清夢了
這種電壓顯示器其實也還滿方便的

尤其之前作了一個六段的電池盒

因為太常用了
結果常常電壓下降了也不知道(多切幾段就上去了)
因此有些實驗誤差就在這邊出現了
當然這都是事後檢查才發現的
使用前用三用電表檢查是最準確的方法
但如果能自己顯示，像行動電源那樣就完美了
電路不難
但電阻不好算
用最笨的方法解決就好~~~，可變電阻慢慢調
最後得到的電路圖如下

這是配合我的電池盒電壓的顯示(1.5V無法亮)
第一段3V，第二段4.5V，第三段6V，第四段9V，第五段12V
最後一段用了白光收尾，所以電阻明顯大了許多

再來試試每節電池都顯示，應該會更棒
3V，4.5V，6V，7.5V，9V，10.5V，12V
都用紅光比較好調整
電路圖如下

電阻的大小只是參考，需要配合拿到的LED決定
真不錯!!
理論成立，再來就要集成了

力的合成_排尺版本

用麻將的排尺來作
厚度佳，更耐用了
細節可以看這篇

虎克定律實驗

10元商店看到的好物
可以代替一般軟彈簧來作虎克定律的實驗
砝碼...就用螺母來代替
加上等長的鐵絲當作掛勾
就可以方便操作

雖然都不是儀器等級的器材
但正比的效果卻非常明確

一開始拉開彈簧需要比較大的力
因此先吊一顆砝碼當作原點
逐步增加螺母的數量
每掛一個砝碼均增加3.5cm
上下誤差都在0.1cm之內
掛到5顆都還在彈性限度內

換掛大螺母
伸長量變為6.5cm，繼續增加螺母也都很漂亮的增加6.5cm(上下誤差也都在0.1~0.2cm)

從伸長量來說為小螺母的1.857倍
實際測量質量
小螺母為12.9g，大螺母為24.9g
大螺母質量為小螺母的1.93倍
相對誤差約為3.78%

試試兩條串聯
原本小螺母的伸長量為3.5cm
串聯兩條彈簧之後伸長量變為6.4cm~6.6cm左右
並非預期的7cm(3.5的2倍)

並聯兩條彈簧
原本大螺母的伸長量為6.5cm
結果掛在並聯彈簧上的伸長量變為2.8cm~3.0cm之間
也不是預期的3.25cm(6.5的一半)

很可能是因為兩條彈簧的彈性並非一致
再進一步測量另一條彈簧
小螺母的伸長量約為2.8cm
大螺母的伸長量約為5.2cm
果然兩條彈簧的彈性是不一樣的
所以串聯或並聯之後的結果都比預期的少了一些
因此兩條串聯掛上小螺母，真正的理論值應該為6.3cm(實際為6.4~6.6)
並聯掛上大螺母，真正的理論值為2.925cm(實際為2.8~3.0)
這樣就合理了!!

看樣子二下又有東西可以搞學生了

壞掉110V LED燈改造超亮手電筒

LED燈(110V)降價之後
許多人都開始將家裡的燈泡換成LED燈了
坦白說，電費真的有感
加上號稱可以用3萬小時(?)
理論上一天用十小時，都可以撐上八年
但...有誰家LED燈真的用了三萬小時???
我相信LED本身可以有這樣的壽命
但裡面的降壓元件可以用這麼久嗎？
經驗告訴我，不.可.能.
我家裡的LED燈已經換掉無數個了
尤其是旭X牌的...真是不敢恭維

基本上LED本身都沒問題
拆開看發現10W的燈裡面有18顆
到底幾伏會亮呢？
用一個最笨的方法來試
就是慢慢增加電壓
最後用了6顆9V的的電池串聯
也就是54V的直流電(還真高啊~~)

那就打造成手電筒好了
這玩意一定會發熱
所以最好加上一個散熱片
鑽孔鎖上拆下來的LED燈組
加上開關
將所有接點塗上熱熔膠
畢竟54V會電人的!!!

成品像這樣

亮到一個不像話的境界
