土炮雷雕機

之前拆DVD player作了一支高功率紅光雷射

再用八爪章魚腳架支撐

先將要雕的字刻在紅色膠帶上(為何要用紅色膠帶?)
慢慢用雷射滑過
就可以在黑色塑膠上刻出你要的字

這不就是手動雷雕嗎?
記得一定要戴上防護眼鏡，不然很傷眼睛的

後記

試試雕木頭

但雷射功率不夠

需要先將木頭塗黑才能吸收足夠的雷射光

自製緊急照明燈

檢查緊急照明燈時發現有一個不亮了
拆開來才發現裡面的電路板都已經爛掉了
幸好有發現，否則如果在電線端短路就糟糕了

壞了，就表示我少了一台
不然...自己做一台好了
電路圖如下

利用繼電器就可以控制斷路時啟動LED燈
繼電器不想再花錢買
就直接拆原本電路板上面的來用就好

繼電器有兩組電路
通電時通路(NO)，或斷電時通路(NC)
我們選擇斷電時通路
也就是連接COM和NC端

拆另一個來說明更清楚

繼電器通電和斷電分別會接觸不同的接點
我們就利用這個接點來控制另一個電路
就像是類比版的電晶體

5V待機約消耗55mA的電流，約0.3W，應該算省電了
充電的模組直接買現成的比較安全
畢竟放著就是好幾個月才會去檢查
若鋰電池過充就不妙了

指示燈就直接用充電模組上面的就好了
但充電模組會放在盒子裡，怎麼方便觀察指示燈呢？
課本學的是有用的!!
裁一小段熱熔膠放在指示燈上面
就可以利用全反射將光引出來
不需要很亮，有指示功能就好
紅燈充電，綠燈待機

LED用了十顆並聯，放在底片盒內光線比較柔和
還要加一個開關方便控制LED
再串一個1A的保險絲，以策安全

搞定!!賺了不少錢
底下有影片

更換電鍋電線

電鍋是華人家庭必備的電器
真的是超級好用又耐用的東西
一般家庭電鍋功率通常在800-1000W左右
最近家裡電鍋的電線感覺上很容易發熱
其實這種大功率電器都會有類似的問題
大部分的原因都是電線老化
因此只要更換電線，就可以改善許多
而且也更安全

我的電鍋有800W，使用的電線是1.25m㎡
基本上可以乘載的電流量是夠的

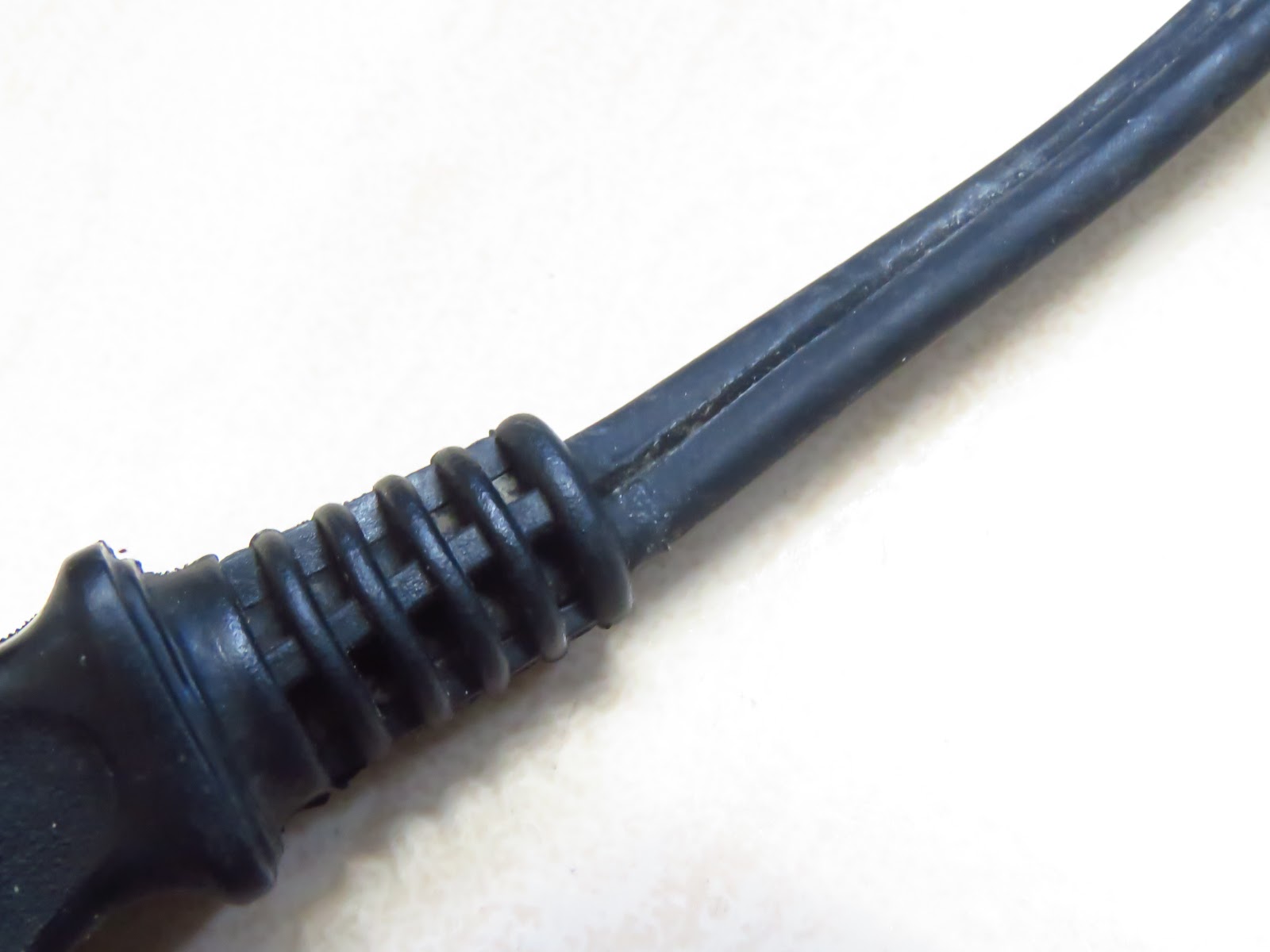

但電線皮感覺上已經老化
決定把它換成2.0m㎡的新電線，粗一點比較保險
比較一下兩條電線就知道差很多

從底部就可以看到維修孔
拆開底板小心移出電線
留下原本的圓孔型端子頭，這樣就不用費心再去找
新電線用焊接的方法處理更安全



換好後再裝回去，結果空間有點小
硬擠怕會刮傷電線就不妙了
所以乾脆切開一個缺口，反正沒有影響
這樣就比較好裝回電線了

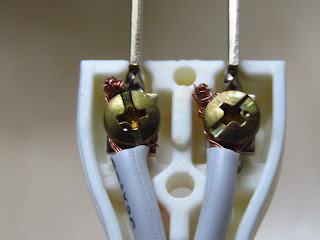

最後電源插座的裝法
安全一點就先把電線分兩股
在夾住螺絲，綑緊電線，最後再鎖緊
這樣就萬無一失了

試試看效果，果然電線都不發熱了
這樣才是比較安全的電器使用

延長線的使用

找資料的時候發現這一則新聞

原則上這篇報導沒有問題，記者所描述的概念也都還算正確
但總覺得一直在暗示觀眾「有開關的插座(也)不安全」

其實這是相對的，有開關的插座相對於沒有獨立開關的插座要安全多了
先從觀念上來說
我們家用電進來的線共有四條
兩條火線，一條中性線，一條地線
通常紅色、黑色是火線，白色是中性線，綠色是地線

其中真正有帶電的是火線，中性線只是提供迴路用
若沒有形成迴路的話，中性線是沒有電的
地線沒有在迴路內
主要的目的是預防迴路漏電時，可以將大部分的電導入地線
這樣比較不容易因摸到漏電的電器而觸電
所以若地線沒有埋入住家或是接觸到建築的金屬部分
就會失去應有的功能
所以像這種二轉三(或三轉二?)的轉接插頭基本上若沒有埋地線，就是安慰劑而已

110V就是一條火線，一條中性線
現在許多110V的設計也會加上地線
短的是火線，長的是中性線，圓的是地線

220V主要就是兩條火線，一條地線
直的和橫的都是火線，圓的是地線

再來看看延長線的構造(以下說的情況是延長線沒問題的狀況，請留意)
基本上延長線就是一條並聯電路(不管它有幾個插座)

因此若沒有獨立開關，電器又是電子迴路控制(基本上有遙控或是輕觸型按鍵等家電的都是)或是有變壓器的
只要電器插上去就會是隨時通電的狀態

但若是電器屬於機械式的，例如一般的電風扇(要用力按或是旋轉的那種)或是普通吹風機
基本上關掉電器開關就是完全斷路的狀態
理論上就算一直插在延長線上也是相對安全的(再次強調!!這種說法是延長線沒問題的狀況)

但很多人不會判斷
因此所謂達人和專家們就會告訴你，電器不用時拔掉插頭最安全
沒錯，這是絕對萬無一失的方法
但一個經常要用的電器(例如夏天的電風扇...)從現實的角度來說
實在不會有人一直在拔插頭，而且實際上"太過頻繁"的插拔插頭也不是一個保證安全的作法
因為插座可能因為頻繁的插拔，而使得孔隙加大，反而容易造成接觸不良的狀況
因此若延長線的插座有獨立開關
確實在使用上更安全，也更便利

接下來才是關鍵
一般我們用110V的延長線若有加裝獨立開關
開關基本上就一定會做在火線端
如此才能真正切斷帶電的電源
用三用電表驗證一下就知道

但問題就在於延長線的插頭設計
若延長線的插頭就是一大一小，或是有附地線插頭的
基本上就不會插錯

但也有很多延長線的插頭大小是一樣的，因此插入住家的插座時
很可能將延長線的火線插入住家插頭的中性線

這樣開關就變成控制中性線的迴路
若家電仍插在延長線上，即使延長線的開關切斷
火線端的電還是會進入家電中
若此時家電有漏電的狀態，就會在漏電端形成迴路
危險就發生了
可以用感應試驗電筆就可以知道有沒有通電，插頭有沒有插反了

因此，延長線加裝開關安不安全？
基本上只要使用正確，延長線本身也沒問題
確實是安全的

但問題又來了
多一個零件，就表示多一個可能故障的地方
有開關的延長線通常也都會較頻繁的切換開關
開關的設計就是兩片金屬的碰觸
因此在碰觸的地方就是相對電阻較大的地方，也就是更容易發熱
開關用久了，那個地方的塑膠就比較容易融化或變質
所以若感覺開關切換時不是一個漂亮的動作
就表示開關有問題了
此時千萬不要省錢，就是要換了
藍色開關是正常的，紅色開關就出問題了(停在中間無法切換)

電這種東西很方便，很好用
只要懂它，其實也是很安全的
