電壓電流即時監控外掛

這個裝置很早之前在可調壓電源供應器就做過

但固定在裝置上沒有變形金剛的功能
所以做成可拆的外掛方式比較機動
這種電表可以直接吃待測物的電
但會犧牲一些準確度，而且必須四伏特以上才能測量
所以還是自帶電源比較好
連接方式如下

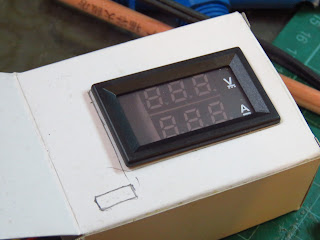

裝在一個小盒子裡面
電源用14500，當然也要加上開關

利用這個裝置來量測一般燈泡的電壓電流
結果如下，其實不意外的

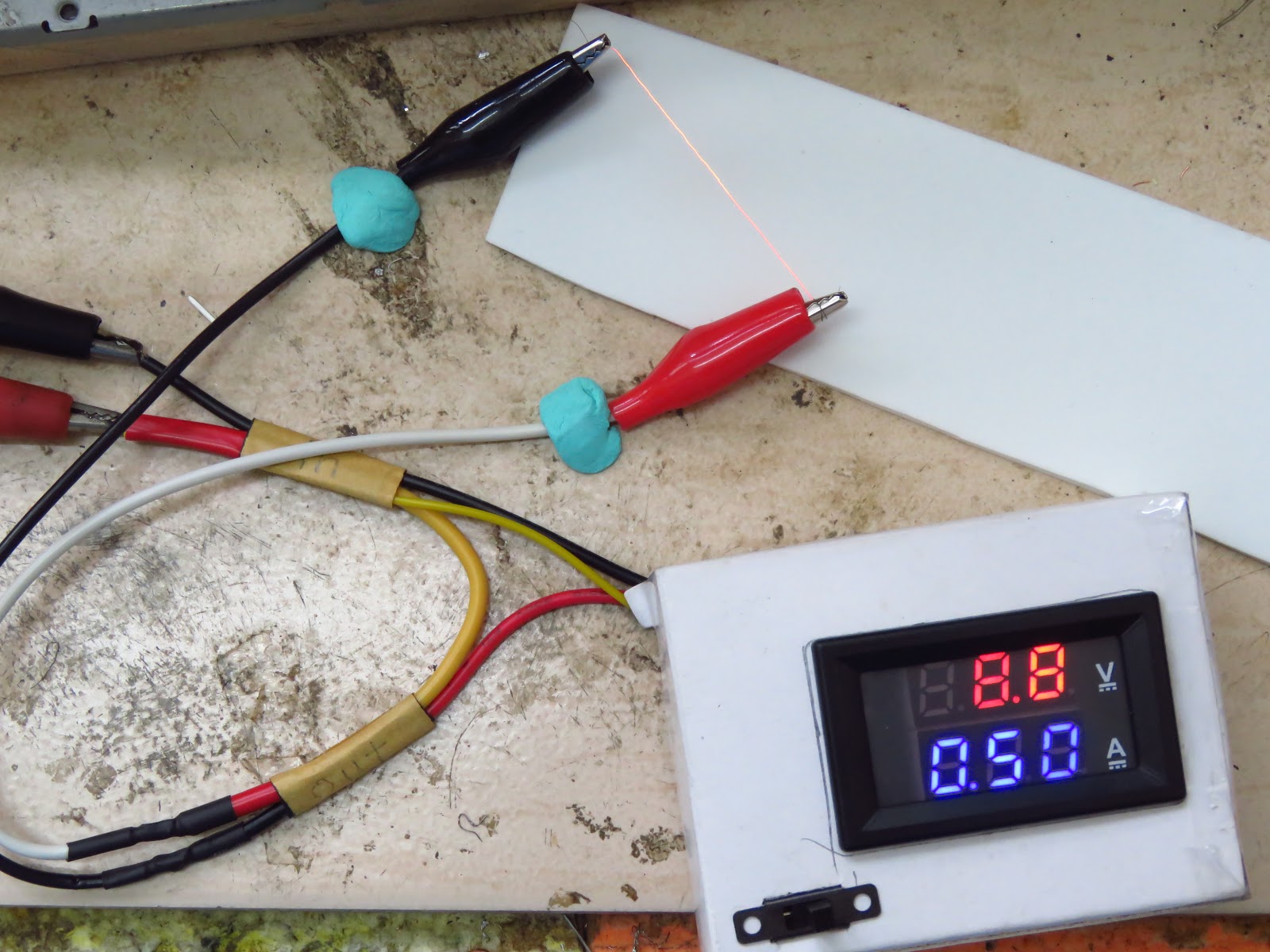

再換成20歐左右的電熱絲
結果就漂亮多了

為甚麼？
就留給大家去解讀了

電源供應器外掛

教師節終於放假，還要去研習....
真的對這些認真的老師感恩又感動~~
有些注意事項還是不厭其煩提醒一下老師
畢竟再好用的工具
使用錯誤或觀念不正確
就會容易發生危險

電源供應器非常方便在國中小使用
功率小，因此短時間的短路實驗(電磁學實驗)是可以被接受的
但絕對不建議通電時間過長
畢竟還是短路啊
加上一個開關是必要且方便的
因為即使末端沒有接電器
變壓器還是通電的狀態

外掛一：倍壓電路
倍壓電路主要是靠電容的充放電來當作電池
在串聯兩顆電容的兩端接上輸出
就可以放大兩倍電壓
輸入端必須為交流電，但輸出會是直流電
這樣的倍壓裝置只適合小功率的負載使用，也不建議長使間使用
電容會容易發熱
而且受限於電容的容量
倍壓電路是不會遵守歐姆定律的
因為能量守恆擺在面前，上帝也要遵守啊 ~~

外掛二：短路保護裝置
我們利用繼電器當作開關來控制外電路
基本上開關應該放在正極比較安全
但當初畫電路圖時習慣從正極開始畫
結果就把開關放在負極，真是抱歉啊~~
不過，因為我們最高只有12V左右，影響不大(只能這麼說了)
只要把LED反接，基本上就可以把開關改到正極
有興趣的老師再試試看吧(經過這次應該沒人想做了...)
另外因為繼電器主要供電是5V
若我們輸入超過5V，記得一定要調整可變電阻的阻值
否則繼電器的線圈容易發熱

外掛三：即時電壓電流監控器
這部分來不及介紹給大家
基本上就是利用市售的雙顯電表直接連接在輸出端
就可以即時呈現目前電器所受到的電壓和電流
很方便的小工具，做歐姆定律的時候非常方便
這部分下一篇再跟大家分享

工具只是工具
還要搭配後續的教具，再加上大家的教學法才會有意義
後續還有兩場次，我們一起努力囉~~

無線門鈴改裝電器遙控

科技始終來自人性
發明始終來自惰性...

我的電風扇藏在深處...
每次開個電風扇就要乾坤大挪移

決定弄一個遙控器好了
之前做過紅外線模式
但紅外線有指向性，距離也短
不適合懶惰的我
因此無線電才是王道

以前門鈴進水，拆掉後買了一個無線門鈴
但基本上寒舍無人參訪
門鈴一年響不到一次
決定物盡其用拿來改裝

拆開看才發現有顆電容快爆漿了
使得附近電路板開始過熱都已經有點變色
當然要先換掉才行

再來找到通往音樂IC的電路
用三用電表慢慢查就能找到
響鈴時會輸出一個3V的電壓通往音樂IC
拉出這個訊號源
先通過一個PNP放大訊號
再輸入4017的pin14
就可以用4017的單鍵開關電路來控制ON或OFF

pin2的輸出要再用一個MOSFET加大電流
不然無法驅動繼電器
繼電器再連通外電路就搞定了

電路圖如下

遙控器的部分也拉出天線
用銅箔黏貼在外圈，這樣才比較簡潔

接收端的電源供應不想做了
直接拿一個手機用的5V充電器來用就好

主電源用線上開關
最後再把無線門鈴和電路控制板連接起來

包成林宣安風格的炸彈模式就完成了

這樣就可以讓我更懶惰的遙控任何電器了...
