校正電子拉力秤

前幾天用食物秤改裝成拉力秤

賽E趴上的好朋友維明老師建議是否要考量原本湯匙的力矩

果然是高手，一眼就看出我們這種豬腦袋看不到的問題

確實有可能因為力矩不同造成測量數字的誤差

先用三台電子秤確認物體的重量落在109.2gw

再用冰棒棍固定在原先突出的鐵棒上

重物掛在冰棒棍不同的位置

很明顯的，離鐵棒(磅秤)越近，讀數越大

因此校正確實是必要的

找到109.2gw的位置，這就是真正要重物的地方

實測發現磅秤本身還是會有一些誤差

因此掛的位置有一些些的範圍可以微調(就在兩條線中間)

可是那為甚麼我第一次測試

直接將重物放在鐵棒上的數字會和電子秤一樣呢？

原來我的食物秤當時並沒有水平

食物秤本身也必須要維持水平才會準確

因此背面在貼上大冰棒棍，這樣就比較容易確認磅秤是維持在水平面的

校準之後才能進行最終的測量

感謝維明老師的指導

免改裝電子拉力秤0.1g

之前因為設計溢水杯測量浮力

但彈簧秤的誤差(最小單位10gw)實在太大

因此利用電子秤改良為拉力秤，精密度馬上躍升到0.01gw

但需要一些改裝

發現一個有趣的食物秤，精密度0.1gw

基本上根本不用改裝就可以當作拉力秤了

拔下前方的勺子

黏上一小塊萬用黏土，就可以方便掛上任何東西量重量

雖然犧牲一點精密度

但0.1gw也夠用了~~

結論：

我的腦袋真的怪怪的

功夫焊接

 「老公~~斷了...」

一回家老婆就把眼鏡推了過來

這個鼻墊竟然也可以連根斷掉

練了十幾年的功夫就為了這一刻而已

「馬上處理!!」

我沒有精密點焊機

只能用特殊的不鏽鋼焊錫來緊急處理

先將金屬部分刮出一些粗糙表面才容易上錫

電烙鐵溫度要比平時調高50度左右(約350度)

沾一點松香，瞬間就要將錫點上去，不然旁邊的塑膠會融

「修好了~~」馬上雙手奉上

每天窩在實驗室總算有些貢獻了

養兵千日用在一時啊

再改壓縮機

最近實驗還要再添一台抽氣機

就想到前些日子教會的朋友給了我一台二十多年前的日本原裝國際牌除濕機

還是貼National的~~

拆解的過程與相關的原理基本上大同小異

可以參考這幾篇，就不再重複了

每次拆日本的家電其實都很感慨...

如果不是知道已經是二十多年的機器

裡面的用料和做工真的讓許多台灣現在的產品汗顏(當然人家的價錢也差很多)

看看主機板，札實的用料，整齊乾淨

焊點牢靠，沒有任何元件有燒焦的痕跡

風扇雖然也是交流感應式馬達

但扇葉的設計就考量到不要直接和潮濕的空氣接觸

而且超.級.安.靜.

這個之後再拿來改裝，不能浪費

看看國產的風扇就比較出來了

最後是壓縮機，人家二十多年前就已經是渦捲式

我們現在還有很多用往復式...

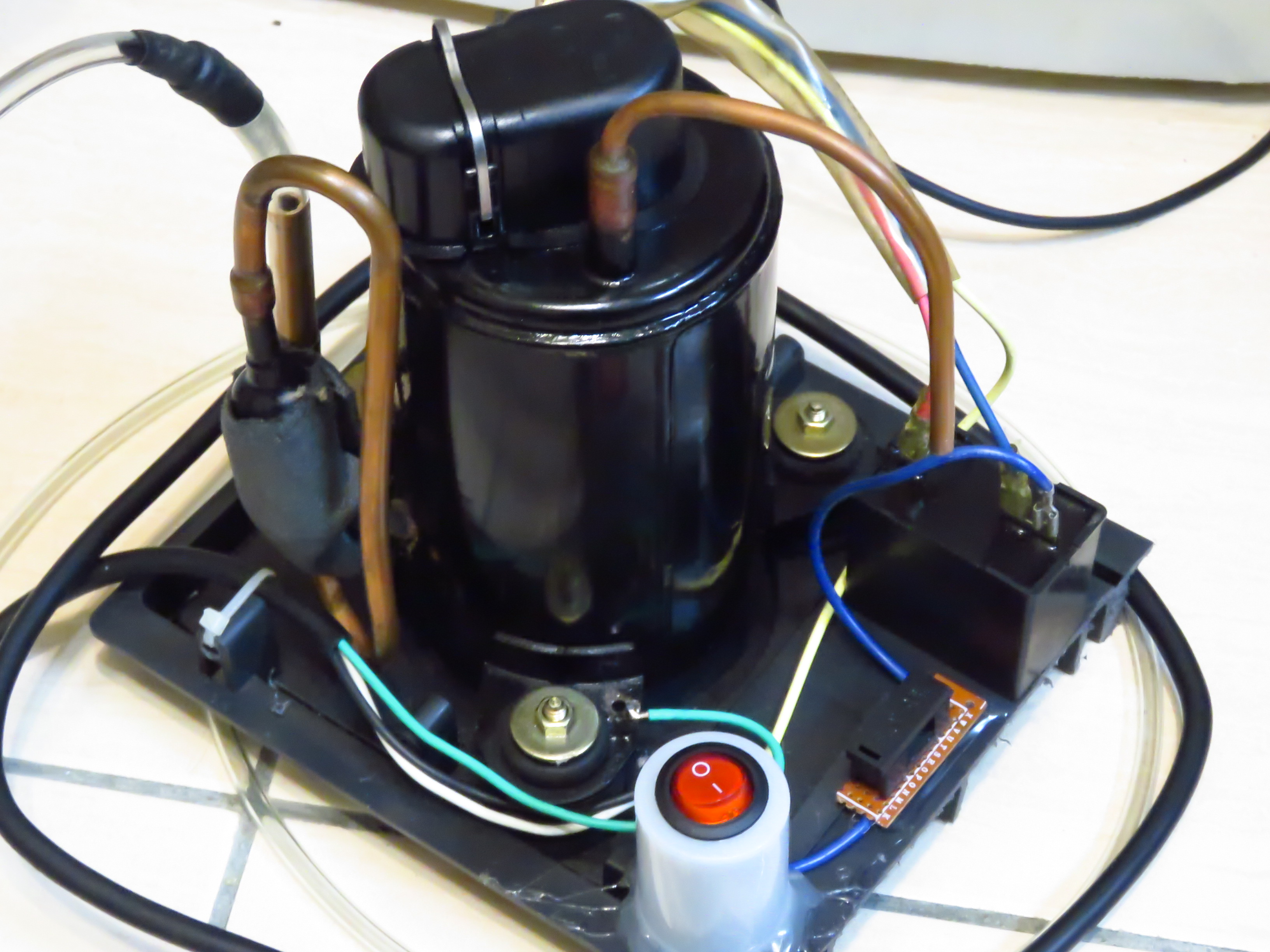

這就是要改成抽氣機的主角

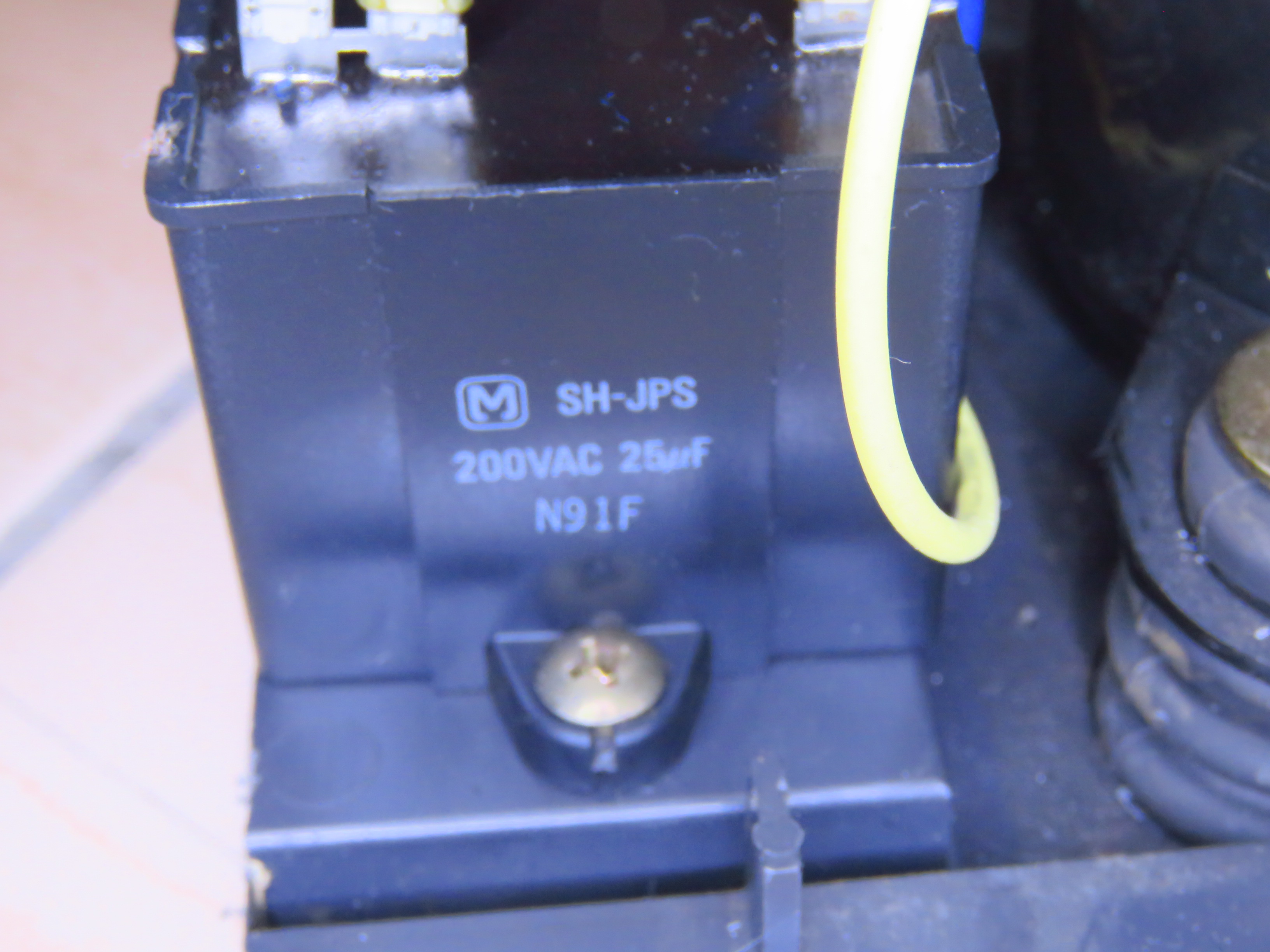

電容和保險開關都沒問題

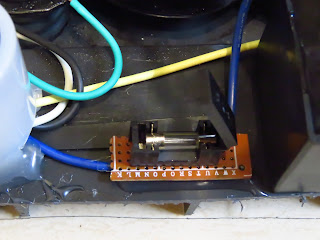

在火線端串接一條2A的保險絲

開關用附指示燈的，才對得起這台原裝

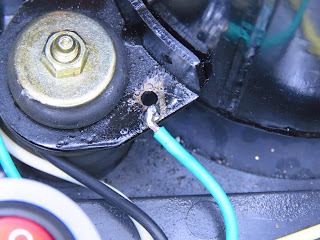

最後在機殼上接上地線

焊上地線之前要先將外殼的絕緣漆刮掉，不然只是做心酸的

量看看地線端和銅管若是短路就對了

超級有力!!

不但安靜而且輕輕鬆鬆就抽到6cmHg以下

好東西啊~~

電子秤斷幕維修與基本原理

很多朋友都覺得為甚麼我可以很容易就買到一些材料？

原因很簡單，靠朋友啊~~

認識一個十多年在電子街做採買的朋友

他幾乎就是一個行動倉庫，只要跟他說幾乎沒有拿不到的東西

但這絕對只是朋友相挺

因為如果讓公司知道他私下買賣就完了

那他憑甚麼還願意幫忙？

除了好朋友知道我是辦研習需要之外(好吧~~有些只是我自己想買來玩...)

更重要的是大家互相體諒

沒事我絕不殺價，雖然不一定比市價便宜，人家也有家庭要養的

沒事我絕不亂退貨，小問題我就自己維修，大批發的貨，品管絕對不能和門市相比

訂貨一定以箱為單位，給人家方便

最重要的是，花錢不一定是大爺，即使大家已經是好朋友，基本的尊重一定要有

跟他叫了一批電子秤

有一個螢幕無法正常顯示

但拉動秤鉤是可以正常出現數字

這應該只是接觸不良而已

打開看看，秤鉤的地方連接一個應變片

這個應變片和一個金屬片緊緊黏在一起

當拉動秤鉤時會使應變片產生些微形變

這個形變就會改變內部半導體的結構，只得垂直方向(或水平方向)的電阻產生變化

形變量越大，電阻變化也越大

我們就是偵測這個電阻變化轉換為拉力

可以看看這個影片的介紹

螢幕的部分有兩個螺絲固定

肉眼都可以看到螺絲已經脫牙，所以應該是這樣所以鎖不緊

拆開看，就是標準的導電橡膠和電路板連接

導電橡膠可以不動就不動，一旦移位就不好對準螢幕了

輕輕用刷子掃一下就可以

電路板用原子筆擦摩擦一下就可以很乾淨了

換上新螺絲鎖回去

結果另一邊的鎖孔也已經太大

塞入一根小牙籤就可以鎖緊

上方再黏上一塊泡棉

蓋上外殼時就可以將電路板和導電橡膠緊緊貼合了

搞定

老哥~~，不用拿去換貨了!!

電動壓縮機吸錫器

對於一個一天到晚在亂搞的人來說

解焊這件事似乎是家常便飯

要清除電路板上的舊錫，一般就是用手動的這種吸錫器

或是由許多細小銅線壓成扁狀的吸錫線

手動吸錫器每吸一次就要壓一次，經常手忙腳亂

吸錫線雖然好用，但不適合小範圍

所以決定自己搞一台電動吸錫器好了

主角用壓縮機，夠豪邁吧!!

反正壓縮機是現成的，一物多用更好

壓縮機改裝法請參考這篇

重點是吸進去的錫不能進入壓縮機

融化的錫有松香氣體(微粒)，最好也不要進入壓縮機

不然久了松香一多又乾掉，就會黏住壓縮機的機械零件

江湖一點絕

設計如下

第一管收集廢錫

空氣進入第二管過濾空氣

過濾棉用棉花包住塑膠管，再塞入硬試管中

吸錫頭原本想用天線(金屬空心管)

但金屬容易降溫，不好用

所以就犧牲一支舊的吸錫器，拆下前端的吸錫頭裝在塑膠管前方就好

這種吸錫頭是耐高溫的塑膠，不用怕會變形

測試影片

吸力沒有想像中強

但吸錫也夠用了~~
