NB電源改裝

我的實驗室雖然不大

但工具很多

因為我喜歡隨手可以拿到想要用的東西

因此到處都也都有電源供應器

在家用插電反而方便，不用管電池是否有電的問題

手邊很多NB的充電器

找了一個12V，3.3A的規格

利用BUCK來調電壓

PWM來調電流

加上電表來監控

幾乎就是市售的規格了

雖然以前就完全從零件打造過

但實在太辛苦(只是為了證明一些事和練功才這樣搞)

因此都用模組來組裝就好

配線的方法如下

因為PWM的正極共點(真奇怪~~)

因此電表的電流偵測線要先接在BUCK的輸出端

不能接在PWM的輸出

這樣PWM等於沒功能

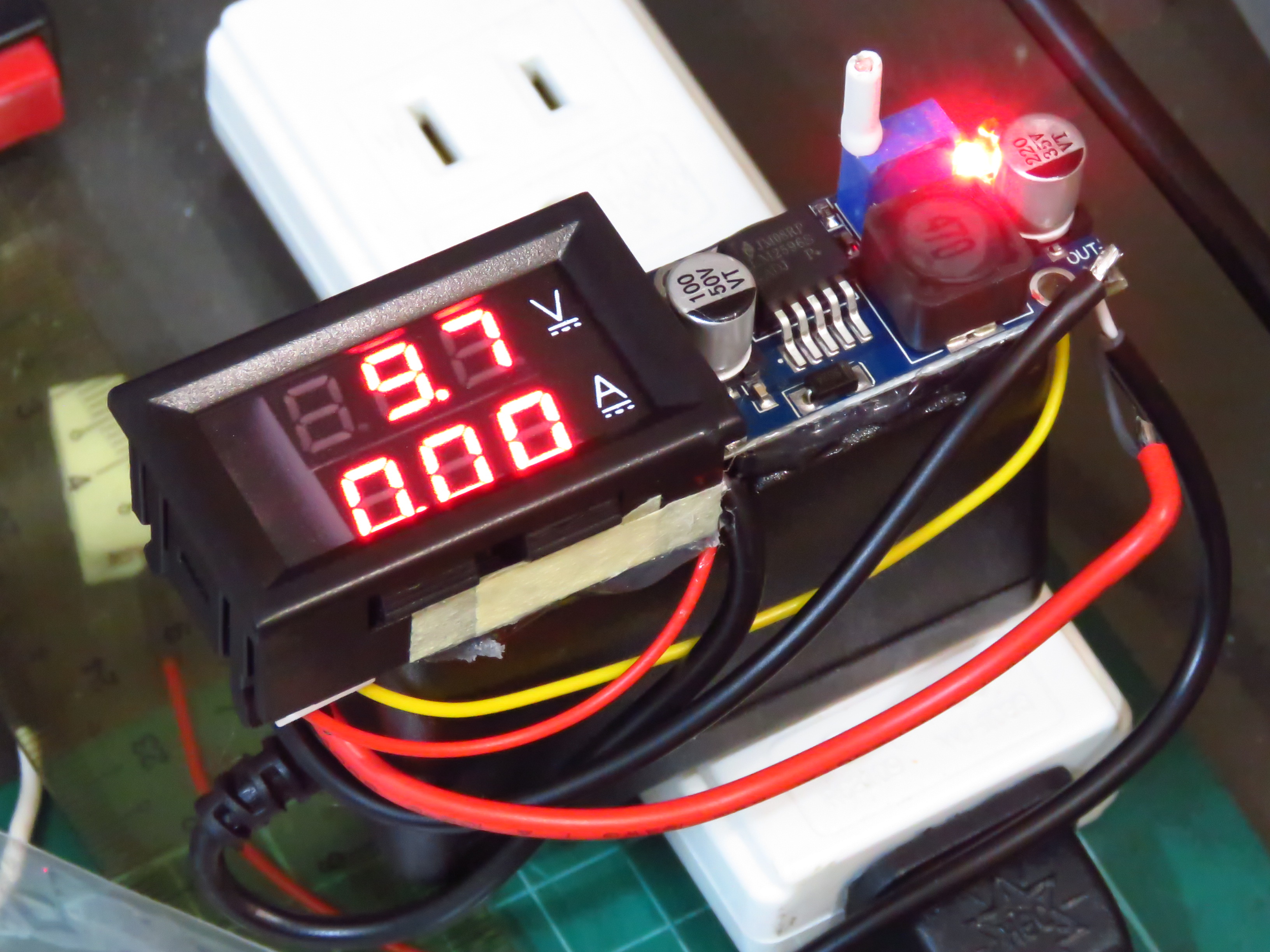

做好之後很簡潔

可以在定電壓的情況調整輸出電流

對電磁學實驗來說非常安全又方便

不然電磁學都是短路實驗需要加負載也是很討厭的事

欣賞了好久...

覺得這玩意兒真的好美~~

玩具維修用可調電源

玩具越修越多，越發覺可調電源的重要性

不同的玩具電壓不同

就需要各種不同的電壓來做測試

加上有電流表當參考，就可以察覺玩具是否有短路的疑慮

可調式的鋰電雖然方便，但成本實在太高

而且大部分玩具功率都不大

其實根本不用殺雞用牛刀

所以就用普通12V的開關電源來改就好

基本上電路圖和之前的可調電源一樣

只差不加開關和保險絲

因為這種普通電源供應器的功率只有12W(12V，1A，實際上會再低一點)

降壓後3V約可供應0.5A的電流

對一般玩具夠用了~~

未來玩具醫生們又多了一樣好用的武器囉!!

附註：

這樣的電源不適用大功率負載喔

可調電源供應器壓力測試

 以下實驗是在安全管控下進行的壓力測試，不建議模仿

先說結論：

1.在不更動線路的情況下最多只能用3A的保險絲(12V以下約6A燒斷)

2.若要進行5A左右的大功率實驗，通電請勿超過3秒

3.若要進行5A以上或時間超過3秒(小於10秒)的實驗，請更改線路設計(如下)

5C以上的動力鋰電池是大功率實驗很方便的工具

但需要更安全的使用才行

只是一般電池盒的設計不是要給大功率實驗用的

這件事其實很早就已經說過，請參考這篇

但如果要這樣改，可能很多人根本無法完成

所以當初還是不更動電池盒來改裝(原本的接線太細)

經過壓力測試發現

如果不更動原本的線路，大約在8A左右電線就會燒熔

因此安全的電流最好控制在6A以下

連接器的塑膠也會因過熱而融化

因此必須將夾式連接器換成全銅的鎖式連接器

或直接用導線連接，不經過連接器

電池盒的輸出也要更換為0.75mm^2以上的導線

將原本的線減掉，用鎳片引出

再更換較粗的導線

電池盒正極的接點處也用焊錫增厚，增加接觸面積

這樣才會比較安全

但，這只是實驗用電源

不管如何改，還是不建議長時間大功率的供電

最好3秒內就斷電才是比較安全的操作方式

烙鐵清潔鋼刷

烙鐵容不容易沾錫和清潔與否有很大的關係

一般常用沾水海綿來清烙鐵頭

方便又經濟

但像我這種重度使用者來說

幾乎每天海綿都要加水，很不方便

當然也可以買專用的清潔鋼棉

但底座一定要夠重

不然烙鐵一刷就跑來跑去，會讓你很厭世...

其實我更喜歡用鋼刷直接刷烙鐵頭

可以清得更仔細

但外出用需要更方便才行

將鋼刷截半，邊邊再稍微磨平

兩半用白膠固定，加上釘槍加強

熱熔膠黏在烙鐵架上就搞定了~~

自己用的工具自己做

水管人藍芽喇叭



「林宣安~~，你有沒有比較簡單可以作藍芽喇叭的方法啊...」有老師問我

有啊，花錢就有了

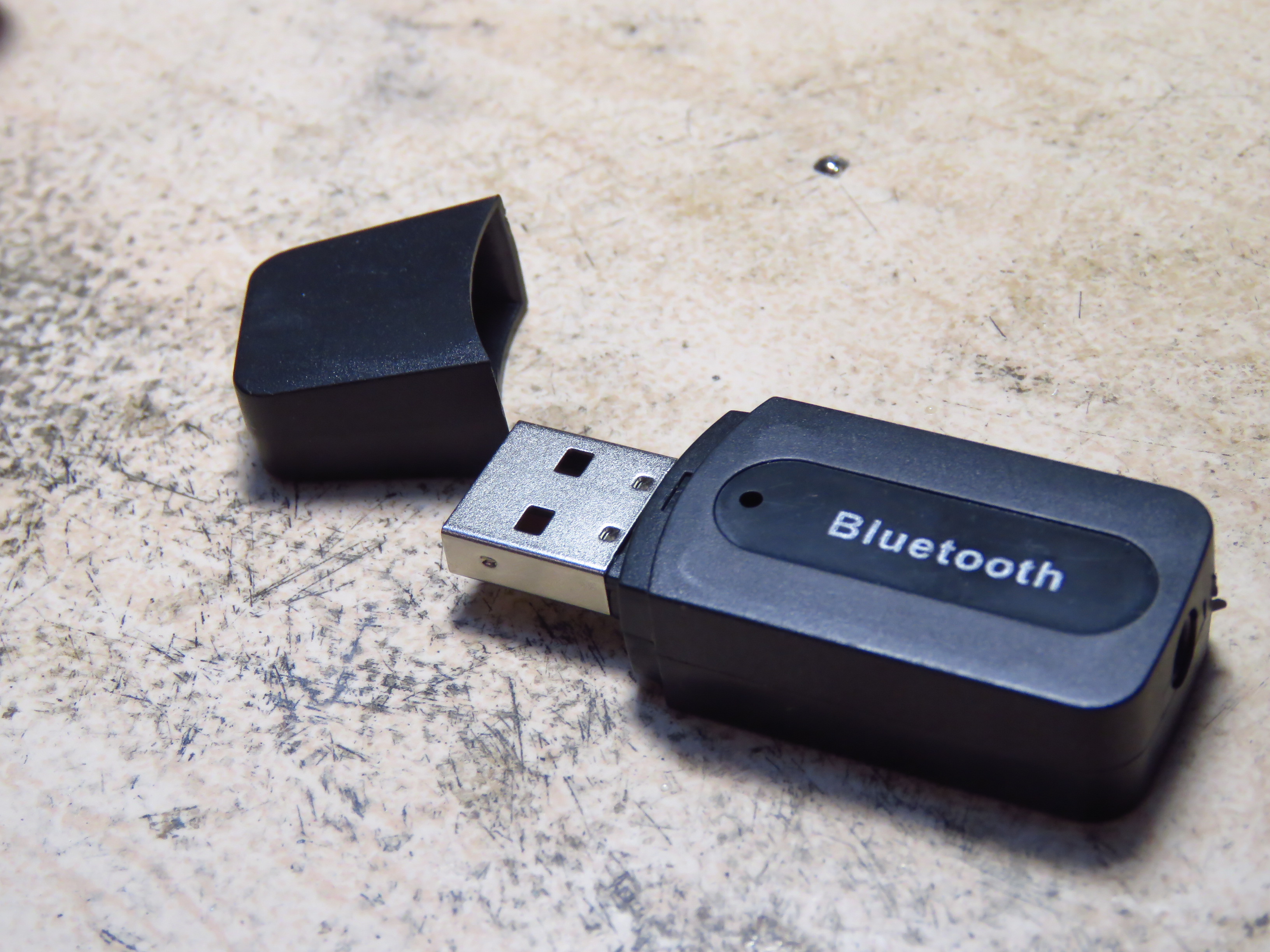

在寶雅可以買到類似這種直接插USB取電的藍芽接收器

再將一般喇叭插入耳機孔就可以直接升級為藍芽喇叭

這樣夠簡單了吧，基本上完全不用作

其實很多時候我們做的這些東西除非是有特殊功能需求

或是為了搭配某樣裝置

市面上幾乎都買得到替代品

但我還是喜歡自己做

因為在過程中真的可以學習到很多知識和技能

就如同玩具醫生8我們全部讓學生上場的想法

「當你的目的性很強(比如要修好玩具或是一定要學會某種技能)，甚至要教人，就是成長最快速的時候」我跟參加的學生說

所以雖然買了成品，還是繼續改造吧~~

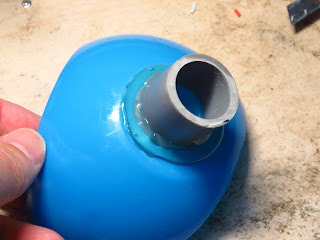

多年前作了一個水管燈泡人

但搬運過程中不小心打破燈泡，就一直斷頭了好幾年

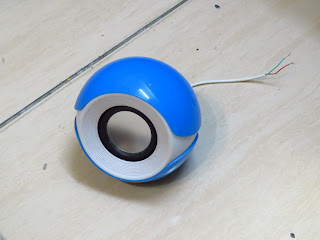

前一陣子又有老師送我一組仿APPLE的小喇叭

忽然覺得...好像可以結合在一起耶

整顆頭就是藍芽喇叭

為了方便拆卸(我還是希望以後變回發光頭)，要將所有元件塞入喇叭中

藍芽接收器的外殼要拆掉

這種藍芽接收器是沒有功放模組的

所以出來的聲音比較小，適合接小喇叭或是耳機

我們喇叭不大，就不加裝功放模組了，出來的聲音也比較不會失真

用一個3P開關來控制充電、放電或接USB供電

避免有人不小心將電池一邊充電一邊放電

這個4056的IC並不會自動調整電器的使用電源

所以儘量避免一邊用一邊充電

可以選擇將開關兩邊都OFF的情況下接USB直接對藍芽喇叭供電

這樣就可以不用怕沒電，也可以避免一邊充電一邊放電的窘境

電路圖如下

從USB拉電給藍芽片時要串接一條二極體

才不會用電池供電時也對充電片輸入電壓

改造時間不到一小時(難在電路設計)

就完成水管人藍芽喇叭囉

女兒還滿喜歡的~~

至少有點造型了

打造全罩式藍芽耳機

自從4G開通之後越來越常用家裡的電視看電影

但聲音不能開太大聲，就覺得少了一點點感覺

彥文給了我一個全罩式耳機

原本重新配線接成立體聲插頭後就常常拿來看電影用

但...有線就是不爽啊~~

基本上就是要將這些東西塞進全罩式耳機有限的空間中...

藍芽板子要先瘦身

突出的東西全都要拆掉

鋰電和充電板放在一邊

充電的micro usb母座也要重拉，不然空間不夠

兩邊的連接就用原本的耳機線來配

一條電源，一條音源

搞定一邊

另一邊就放藍芽片

這個藍芽片是用來驅動一般喇叭的

驅動耳機功率太大

因此串接一個330微法(後來換成1500微法)的電容

這樣就能擋掉音訊裡面的直流電源，只留下原本的交流音訊

電容大一點，低音頻才不會被濾掉

聽起來才會有咚咚咚的音效

但如果是麥克風就比較適合電容小一點

留下高音頻，濾掉低音頻，聲音聽起來比較清脆乾淨

1500微法的容抗太小，再加上一根820歐的電阻

這樣聲音才不會太大聲

這樣兩邊就搞定了~~

整體看來還可以，不會像炸彈

電池容量夠大，聽個一整天也沒問題

整天搞這些...

被老師耽誤的水電工...
