音箱已經被改裝，可以看這篇
收音機模組不值錢，也被我拆解了
後續有機會再跟大家分享
最後留下最重要的擴大機
這台擴大機相當重(至少十多公斤~~)，非常札實
還有古早的黑膠唱盤(phono)專用的擴大功能
無法上電，查了一下原來沒保險絲
210W，上了一條3A
開機，馬上冒煙，嚇得我立刻斷電
拆開一看，全部都是大傢伙啊!!
這怎麼捨得殺肉...
右上那顆是變壓器
通過前方的整流變壓之後產生高功率的直流電(低電壓高電流)
旁邊是面板控制器，這部分通常都是低功率，不太容易燒掉的
中間整條都是鋁散熱片
左下的電路板有兩層
上層是音源輸入的切換板，直接用繼電器來轉換
下層是前級放大(我猜的)和聲音輸出
聲音輸出有AB兩組，每組兩顆喇叭
每顆喇叭都有獨立的功率放大來推動
AB組的喇叭還有保險絲保護著(功率是有多大啊~~)
看了一下，5A!!，接一般喇叭大概已經著火了
下層板明顯看到3個100歐的電阻黑掉了
直接換可能還是會燒掉，得先找看看還有沒有其他的問題

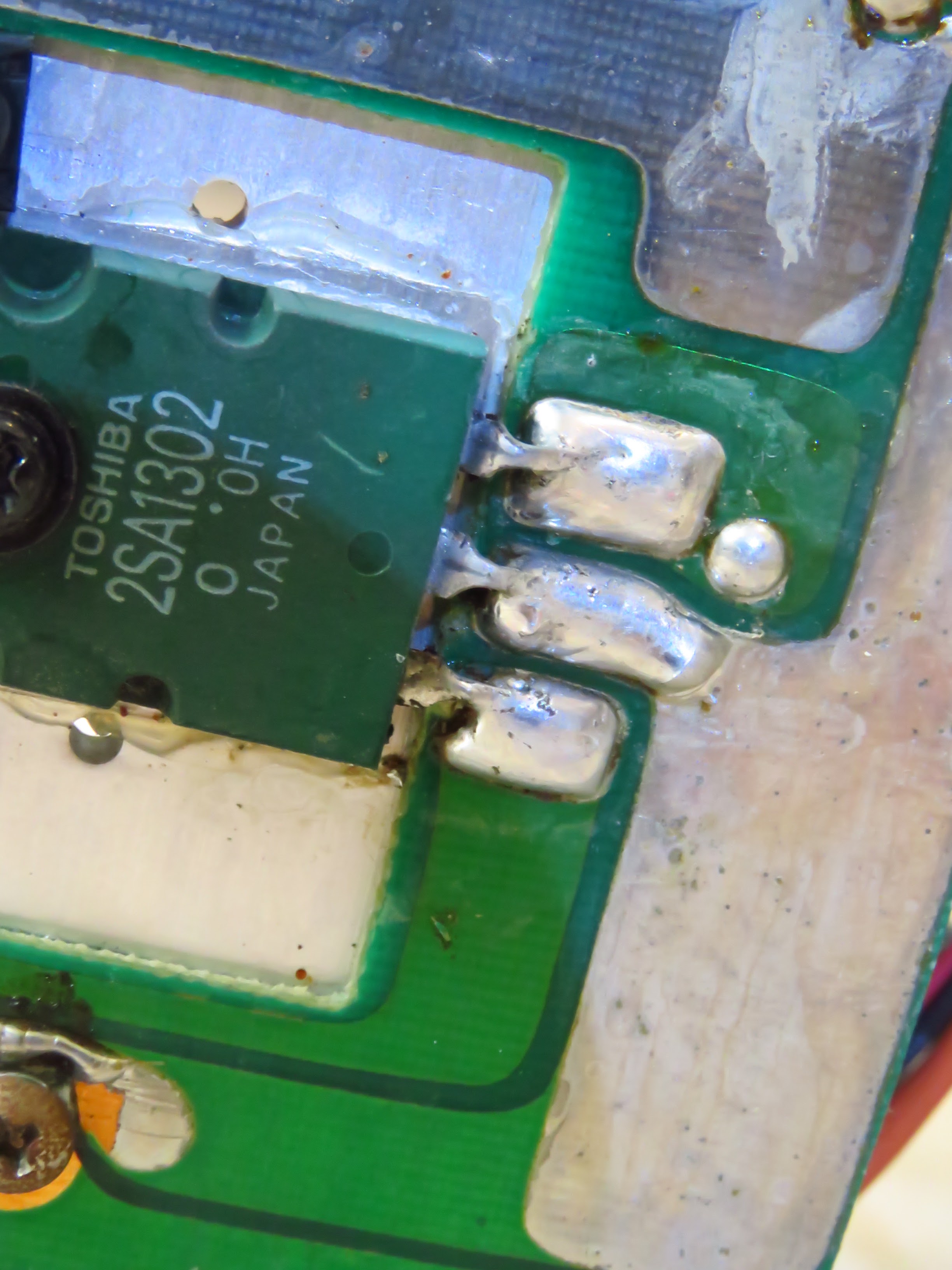

再拆後面的背板，4個後級放大的高功率電晶體連接在中間的散熱板
這種純手工的電路板已經不常見了
上面還留著焊接時的松香
這些松香都已經氧化，絕緣效果也會變差
直接洗掉，順便整個板子全都清理一遍
或許就是這樣引起電阻的過流
板子不想拆，但這樣不好找電阻的接點
有個小技巧，先在正面電阻的接點引出一條線
再用電表量這條線和哪個焊點短路，那就是他了~~
這樣將三個電阻換掉
上電試機，搞定了
麥克風也沒問題，電流也穩定
聲音輸出的效果連我這個木耳都可以聽出不一樣
電線摸起來很硬，也換掉好了
剪開一看，天啊~~整根銅絲都黑掉了
幸好有這個敏感度

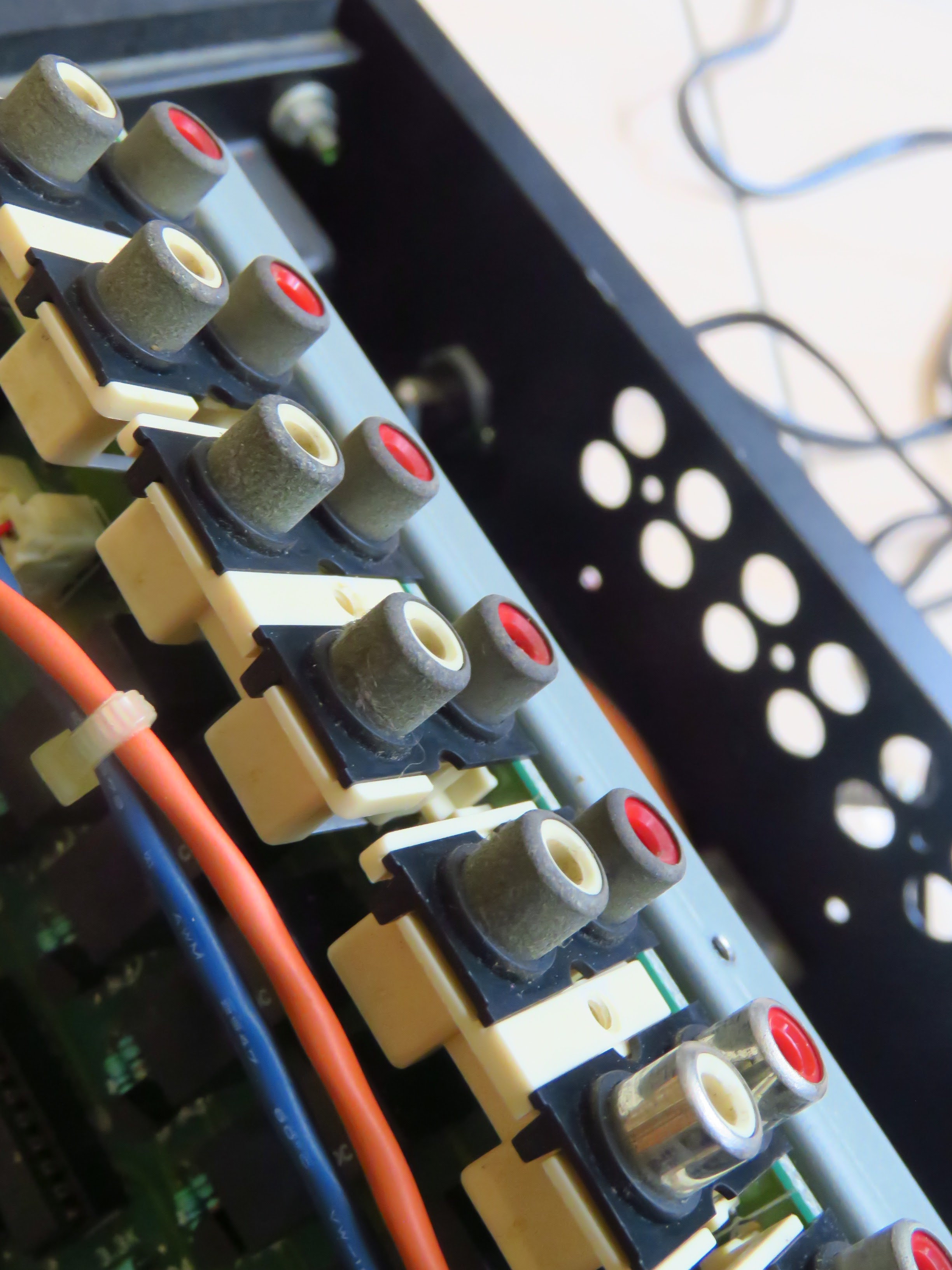

最後在把音源輸入的RCA接頭打磨一下
畢竟人家年紀大了
整理好之後又是完美的一台擴大機啊~~
