PNP型緊急照明燈

當你學會電晶體，能限制你的只剩想像力了

三年前開始發展一些居家用品的DIY
緊急照明燈就是一個好東西

不但實用，又可以從中學習到許多實用的電路

從繼電器的形式到555到增加小夜燈

有興趣的朋友可以參考這幾篇

最近開電晶體的課，這個好東西的應用當然也要說一下

但繼電器和555都是到後面才會提到的元件

其實可以更簡單的~~

當你學會電晶體，能限制你的只剩想像力了

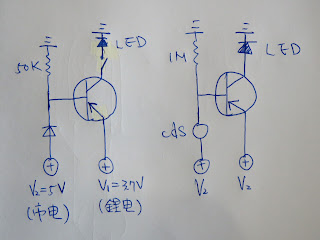

電路圖如下(含小夜燈)

我們用一支PNP就可以搞定

B極用市電(用手機充電器降為5V直流電)輸入

提供PNP的B極一個高電位

CE極用鋰電來供電

負極共點端接一條50K的電阻，待機時只消耗0.5mW

當市電斷電，B極失去高電位就會導通CE極

LED燈就亮了

在市電進入B極前加一條二極體

避免鋰電在任何不可預知的情況下進入市電

雖然機率不高，但就是一個安全的設計

影片如下(含小夜燈)

整體電路很簡單卻又實用

這就是我們要DIY的原因啊

不是要做甚麼「高端」的機器人(其實只是在組合市售的玩具)

而是打造平常會用到的東西

霍爾繼電器

幾年前鬼迷心竅，搞了一大堆不同形式的電器密碼鎖

但功力在這些過程中也增進了不少

最近又開始想用磁力來做一些事

磁簧是最簡單的模式

只要磁鐵接近，內部的鐵片就會被吸引而接觸或分開

就可以控制通路或斷路

但磁簧的功率通常都不大

而且不分NS極都可以感應

但霍爾就有分NS了

有關霍爾的應用可以看這幾篇

若把霍爾的輸出端加上mosfet放大

就可以進一步控制繼電器

有了繼電器，幾乎就無所不能了~~

電路圖如下

不能用一般的電晶體

因為霍爾的設計，即使沒有磁鐵接近還是有輸出

這個輸出就足以導通電晶體的BE極，但不會導通mosfet的G極

且fet的輸出功率比電晶體大多了，驅動繼電器也比較夠用

若將2個以上的裝置(繼電器)串聯

就可以用NS邏輯化解鎖(排列組合)

這就是最基本的數位邏輯電路了

影片如下

自製電表測試鉤

在測試電路的時候經常需要調整電阻的阻值

初步用VR當然可以

但VR出來的阻值會比較不准

最後如果要集成，一定還是要用色碼電阻再測試一次

色碼電阻有上百種，通常都是相同的阻值裝在一起

結果就像這樣...

從測試的角度來說最好用排阻(不同的阻值裝在一起)

先將排阻用膠條磁鐵固定(膠條磁鐵不導電)

這樣才能用得久

還需要有一個測試鉤才會方便

測試鉤夾也不便宜啊...

拆下一支有彈簧的原子筆

將內部的旋轉環拆掉，這樣按下後就不會固定住

再用漆包線穿過原子筆芯

前端去漆之後彎成一個小鉤

按壓端固定好漆包線，連接上電線

這樣就完成一支測試鉤夾了

用兩支分別夾住電阻的兩端

就可以不用拆裝好的排阻就可以直接測試

這樣就方便多了~~

改裝無線滑鼠電池

這是個很簡單的概念，就是不想再用乾電池

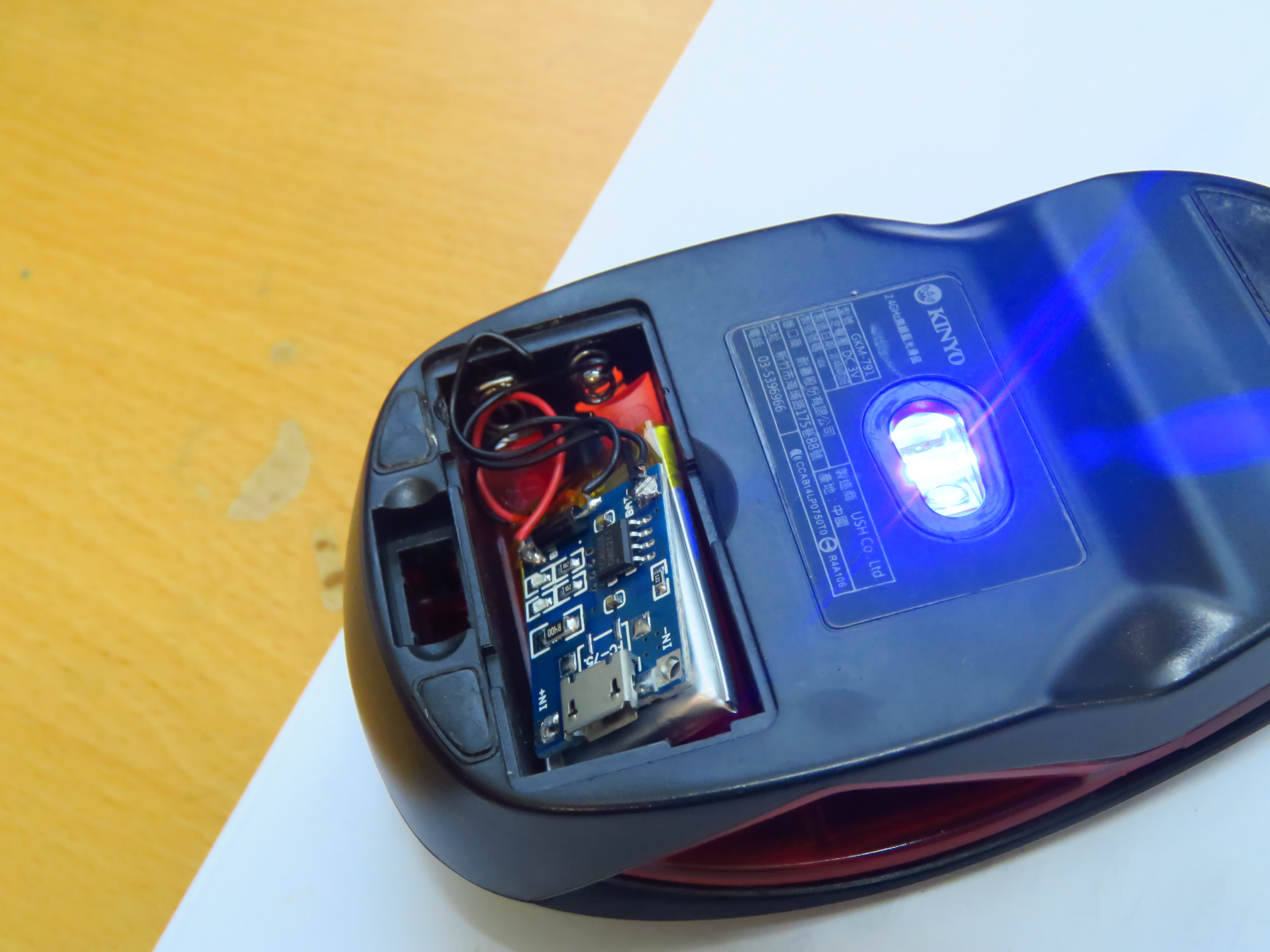

利用鋰電加上一片充電板剛好可以放進電池倉內

但我的無線鼠吃3V電池

安全起見，在鋰電輸出的地方加上一條整流二極體降0.7V

沒充電時輸出約3.3V

充電時約3.6V

雖然沒有加應該也可以，但降壓還是保險一點

這樣就可以完全取代3V的乾電池了

相同的方法，幾乎所有裝電池的東東都可以這樣處理

利用水壓量測水銀密度

文華老師送我兩台水銀血壓計

這東西其實有點麻煩...

因為目前除了醫療需求，所有水銀產品全部禁賣禁用了

(雖然電子零件行還買得到水銀開關...)

所以要回收還得特別申請

但這東西封包得很好，只要小心用其實還是很安全

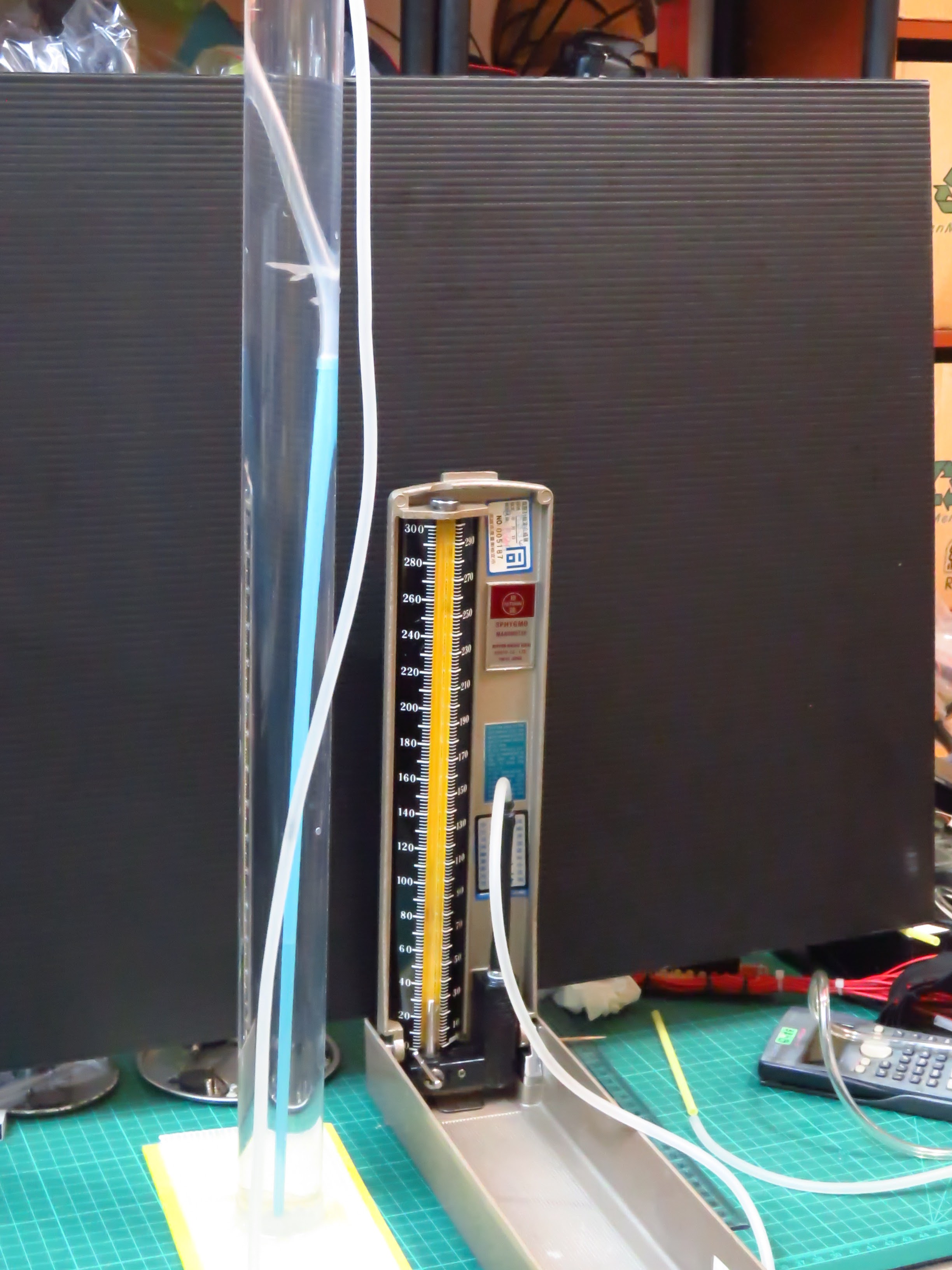

就拿來測測看水壓吧

方法很簡單

將一條水管深入水中看水銀上升高度和水深的關係

水管彎曲沒關係，主要就是量實際水深就可以

管子前端會被水浸入，量測時必須從浸入的最高點開始算

我手邊能拿到最深的透明管子約50公分

就先這樣試試看

水深約42.8公分

水銀高度約2.9公分

這樣算出來的水銀密度約14.5

不算準，但蠻有趣的

若水深可以更深，準確度應該會再提高

算是另類的廢物利用吧!!

自製藍芽麥克風

目前2.4G的無線麥克風用了好幾年

很穩定，效果也不錯

但很早以前曾經看過某間學校用藍芽麥克風

聽說一組至少3K以上!!想想就好了

但我就想玩玩看~~

現在的消費型麥克風主流都是駐極體電容式麥克風

簡單的來說就是裡面有兩片金屬構成一個小型電容

當聲壓進入的時候會改變金屬膜的距離使得電容量發生變化

聲壓越大，距離越近，電容量越大(電容兩端電壓不變時)，就可以放出更大的電流

因此電容式麥克風必須在兩端施加電壓(有正負極之分喔)

再經過電晶體放大電流之後才能輸出

也可以用LM386這個集成IC來作

但我想單純用電晶體來試試看

電路圖如下

當電流訊號放大後再輸入藍芽發射器

經過反覆的測試，藍芽發射器的電源無法和電晶體共用？

我不知道為什麼，等大師們幫我解惑了

串接在電晶體上的電阻必須和電容式麥克風匹配才行

所以只能用VR慢慢調整出最好的阻值再來集成了



接收器的部分一樣用藍芽接收模組來作

一般藍芽模組沒有前級放大

因此如果直接輸入到一般喇叭聲音會很悶

必須輸入到麥克風接頭(有前級放大)才行

不然就要再加裝一個前級放大(增加電壓)，這個之後再說了

效果不錯，聲音也很清楚

影片如下

收訊比2.4G還穩定

重點是...一兩百元就搞定了!!

更換APPLE螢幕背光

去年將APPLE的桌機螢幕改裝成展示板

在臺灣科學節展示過，果然成功吸引了許多目光

這種早期螢幕的背光都是用CCFL冷光燈管

需要高壓(1KV以上)驅動

因此很容易在傳輸中產生壓降

這個壓降並不是電線電阻產生的

而是電線的絕緣不夠好

因此當初為了能使用原本的CCFL

只能在螢幕背面背上高壓驅動電源來降低傳輸距離(有夠醜)

但亮度實在是不行了

想了好久要更換，終於...

拆開背光板，裡面有兩根燈管

將燈管小心拆下(裡面有汞蒸氣，別打破了)

換成LED白光燈條，兩條共吃1A

相當於12W的功率，應該夠亮了

封裝回去前再測試一下

出來的效果好到不行!!

這根本不是背光，可以當網美燈了~~
